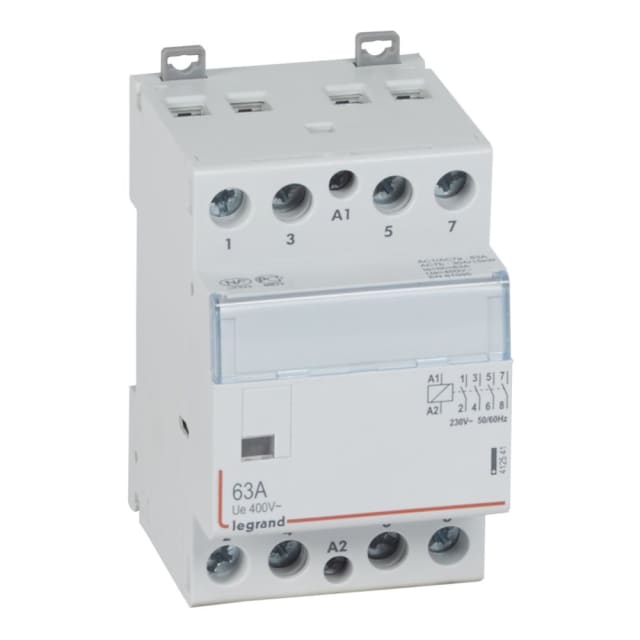

Contacteur modulaire 4 pôles 63A 230V 4NO 412541

Contacteur modulaire 4 pôles 63A pour la commande de charges importantes

Ce contacteur modulaire 4 pôles 63A de la gamme CX³ est conçu pour piloter à distance des circuits de puissance dans un tableau électrique. Sa configuration 4NO, avec quatre contacts à fermeture, le rend particulièrement adapté à la commutation de charges nécessitant une coupure et une alimentation simultanées sur plusieurs pôles. Il répond ainsi aux besoins d’installation en distribution modulaire lorsque l’on recherche un appareillage compact, lisible et efficace pour la commande d’équipements électriques.

Bobine 230V AC et fonctionnement en 400V pour une intégration claire au tableau

Équipé d’une bobine de commande 230V AC avec une plage de tension de manœuvre de 195 à 253V, ce contacteur est prévu pour une tension de service nominale de 400V. Cette combinaison facilite son intégration dans des schémas de commande classiques, tout en assurant une commande à distance simple via interrupteur ou automatisme compatible. Son format modulaire de 3 pas permet une implantation rationnelle dans l’enveloppe, sans pénaliser l’organisation du tableau.

Configuration 4NO pour des usages de commutation bien identifiés

La présence de quatre contacts à fermeture et l’absence de contact à ouverture orientent ce modèle vers des applications de commande franches, où l’alimentation des départs doit être établie simultanément à l’enclenchement. Ce type de contacteur modulaire convient notamment aux circuits techniques, à certains équipements de chauffage, à l’éclairage ou à d’autres charges pilotées depuis un organe de commande déporté. Cette architecture permet de sélectionner un appareil cohérent avec la logique de fonctionnement attendue, sans ambiguïté sur la nature des contacts.

Capacité adaptée aux charges d’éclairage et aux équipements de puissance

Avec un courant assigné de 63A, ce contacteur modulaire est dimensionné pour la commande de charges soutenues. Il accepte jusqu’à 8000W en lampes à incandescence, 4700VA en lampes fluorescentes, 5000VA en montage duo et 1700VA en compensation parallèle. Ces valeurs apportent une lecture concrète de son domaine d’utilisation et aident à choisir un appareillage pertinent pour les circuits d’éclairage techniques ou les applications demandant une commande répétée de charges significatives.

Format modulaire compact pour tableau électrique

Sa largeur de 3 modules permet de préserver de la place dans le coffret tout en conservant une intensité élevée de 63A sur 4 pôles. Sa profondeur totale de 44 mm favorise l’intégration dans les tableaux modulaires où l’encombrement doit rester maîtrisé. Ce positionnement est particulièrement intéressant pour les installations où la densité d’appareillage impose de choisir des composants performants sans surcharger le rail ni compliquer le câblage en façade.

Commande manuelle et compatibilité avec dispositifs supplémentaires

Ce modèle dispose d’un coulisseau pour enclenchement manuel, une fonction pratique pour les opérations de contrôle, de test ou de maintenance. Il peut également recevoir des dispositifs supplémentaires, ce qui permet d’adapter le contacteur à l’évolution du besoin dans le tableau. Cette souplesse d’exploitation est appréciable pour les installations techniques qui doivent rester accessibles, lisibles et évolutives sans remplacer l’appareil principal.

Une solution CX³ pensée pour les tableaux de distribution modulaires

Intégré à la série CX³, ce contacteur s’inscrit dans un environnement modulaire destiné aux tableaux de protections et de distribution électrique. Son indice de protection IP2X participe à une utilisation adaptée en enveloppe, tandis que son positionnement dans cette gamme facilite la cohérence d’équipement au sein d’un même tableau. Pour l’acheteur, cela signifie un choix pertinent lorsqu’il faut commander un contacteur 4 pôles 63A 230V 4NO en conservant une logique d’installation homogène et propre.
