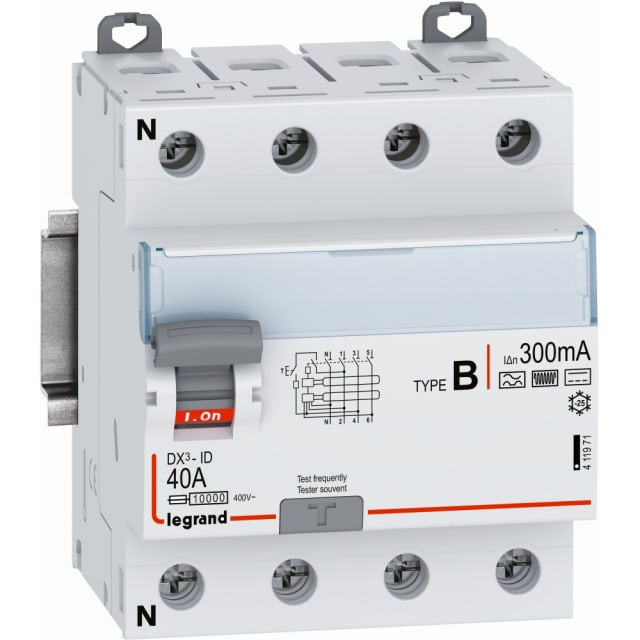

Interrupteur différentiel type B 4P 40A 300mA 411971

Interrupteur différentiel type B 4P 40A 300mA pour circuits triphasés avec neutre

Cet interrupteur différentiel DX3 en 4 pôles est conçu pour la protection des départs en 230/400 V sur installation triphasée avec neutre. Avec un calibre de 40 A et une sensibilité de 300 mA, il assure la coupure automatique en cas de défaut d’isolement tout en s’intégrant dans les tableaux de distribution sur rail DIN. Son format 4 modules facilite une implantation propre et rationnelle dans les coffrets où l’espace disponible doit être optimisé.

Détection type B adaptée aux défauts différentiels complexes

Le type B est destiné aux environnements où la détection doit couvrir des courants de défaut plus exigeants que les usages standards. Il convient lorsque l’installation peut générer des composantes continues lisses, en plus des courants alternatifs, ce qui en fait une solution pertinente pour certains équipements électroniques de puissance, variateurs, motorisations ou applications techniques spécifiques. Ce positionnement en fait un choix recherché dès lors qu’un appareillage différentiel plus évolué est requis sur le tableau.

Sensibilité 300 mA pour la protection des départs

Sa sensibilité de 300 mA répond à un usage orienté protection de départ ou de ligne, avec une logique de sélectivité fonctionnelle dans les architectures de distribution adaptées. La version micro-retardée aide à mieux supporter certains phénomènes transitoires et à limiter les déclenchements intempestifs liés aux perturbations passagères. Cela apporte une exploitation plus stable des circuits en présence d’équipements susceptibles de générer des courants de fuite fugitifs.

Format DX3 4 modules pour intégration simple en coffret

Issu de la série DX3, cet interrupteur différentiel se monte sur barre DIN et occupe une largeur de 4 unités de division. Sa profondeur totale de 44 mm facilite son intégration dans de nombreux tableaux et coffrets modulaires. La configuration tétrapolaire permet de protéger simultanément les trois phases et le neutre, avec une présentation compacte adaptée aux distributions tertiaires, techniques ou résidentielles avancées.

Capacité électrique adaptée aux tableaux de distribution

Ce modèle est prévu pour une tension assignée de 400 V, avec une tension d’isolement Ui de 500 V et une fréquence de 50 Hz. Sa tenue aux courants de choc jusqu’à 3 kA et sa résistance conditionnelle au court-circuit de 10 kA participent à son intégration dans des ensembles de protection cohérents. Ces caractéristiques le destinent aux installations nécessitant un appareillage différentiel modulaire capable d’accompagner des circuits de distribution exigeants.

Raccordement pratique et compatibilité avec différents conducteurs

Le raccordement accepte des conducteurs monofilaire de 0,75 à 50 mm² et multifilaire de 0,75 à 35 mm², ce qui couvre une large plage de sections rencontrées en tableau. Cette souplesse simplifie le câblage lors d’une création d’installation, d’une extension ou d’un remplacement. La possibilité d’ajouter des dispositifs supplémentaires permet également de faire évoluer l’appareillage selon les besoins du coffret et de son exploitation.

Conçu pour une utilisation soignée en tableau électrique

Son indice de protection IP20 correspond à un usage en enveloppe ou tableau, avec un degré de pollution 2 et une plage de fonctionnement de -25 à +60 °C. La présence d’un dispositif de verrouillage constitue un atout pour la consignation ou la sécurisation de certaines interventions. Sa finition grise proche RAL 7035 s’accorde naturellement avec l’esthétique des enveloppes et appareillages modulaires de distribution.
