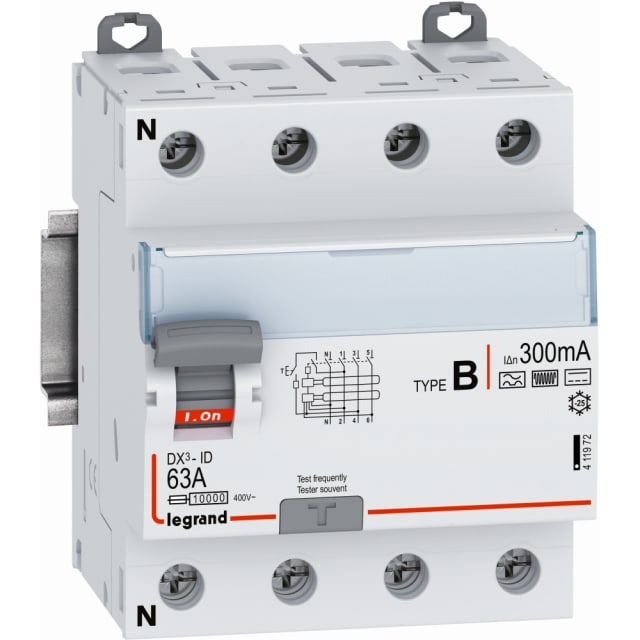

Interrupteur différentiel type B 4P 63A 300mA 411972

Interrupteur différentiel type B 4P 63A 300mA pour circuits triphasés et charges spécifiques

Cet interrupteur différentiel type B 4 pôles en 63 A et 300 mA est conçu pour la protection différentielle des départs en environnement triphasé 230/400 V. Il surveille les défauts d’isolement sur les installations où la détection doit rester efficace face à des courants résiduels plus complexes qu’un simple courant alternatif sinusoïdal. Son format tétrapolaire permet une intégration cohérente dans les tableaux de distribution alimentant des équipements techniques, automatismes, variateurs ou autres usages nécessitant un type B.

Détection type B adaptée aux courants résiduels AC, pulsés et continus

Le principal intérêt de ce modèle réside dans sa technologie différentielle de type B. Elle est adaptée à la détection des courants résiduels alternatifs, pulsés, continus ainsi que des composantes à haute fréquence. Ce niveau de détection est recherché lorsque les équipements raccordés peuvent générer des formes de défaut non prises en charge par des différentiels plus standards. Le seuil de 300 mA convient à une logique de protection différentielle de départ, avec un appareil dimensionné pour des usages techniques exigeant une lecture plus large des défauts de courant.

Calibre 63 A et exécution 4 pôles pour une distribution équilibrée

Avec un courant nominal de 63 A, ce dispositif s’intègre sur des lignes où la continuité d’alimentation doit s’accompagner d’une protection différentielle correctement dimensionnée. Son exécution 4 pôles permet la coupure simultanée des conducteurs d’un circuit triphasé avec neutre. Cette configuration est particulièrement adaptée aux tableaux électriques tertiaires, industriels ou résidentiels techniques lorsque l’installation impose une protection différentielle sur l’ensemble du départ.

Format 4 modules sur rail DIN pour intégration propre dans le tableau

Issu de la série DX3, cet interrupteur différentiel se monte sur rail DIN et occupe une largeur de 4 modules, ce qui facilite son implantation dans les coffrets modulaires. Sa profondeur totale de 44 mm aide à préserver une implantation nette dans les enveloppes où l’espace arrière doit être maîtrisé. L’alimentation peut être réalisée par câblage classique, et l’appareil est également prévu pour recevoir des accessoires et dispositifs complémentaires compatibles de la gamme.

Connexions pratiques et exploitation sécurisée au quotidien

Les bornes acceptent des conducteurs monofilares de 0,75 à 50 mm² et multifilaires de 0,75 à 35 mm², ce qui laisse une bonne souplesse de raccordement selon la section du circuit et l’organisation du tableau. L’appareil dispose d’un verrouillage et d’un bouton de test pour le contrôle fonctionnel du déclenchement différentiel. Son indice de protection IP20 convient à une installation en coffret, avec une utilisation pensée pour les environnements de tableau électrique correctement protégés.

Comportement électrique dimensionné pour les tableaux techniques

Ce modèle est donné pour une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une fréquence de 50 Hz. Il présente une résistance au court-circuit conditionnelle de 10 kA, une tenue aux chocs de 3 kA ainsi qu’une tension nominale de tenue aux chocs Uimp de 4 kV. Son exécution micro-retardée apporte un fonctionnement mieux adapté aux installations où il est utile de limiter les déclenchements trop instantanés liés à certains phénomènes transitoires.

Un choix pertinent pour les installations nécessitant un différentiel type B 300 mA

Pour l’acheteur qui recherche un interrupteur différentiel type B 4P 63A 300mA au format modulaire, cette version DX3 répond à un besoin précis : protéger un départ avec une détection élargie des défauts, dans un encombrement contenu et avec des caractéristiques de raccordement adaptées au terrain. C’est un appareil à sélectionner lorsque le type B est explicitement requis par la nature des charges alimentées et que l’on souhaite une intégration claire dans un tableau sur rail DIN.
