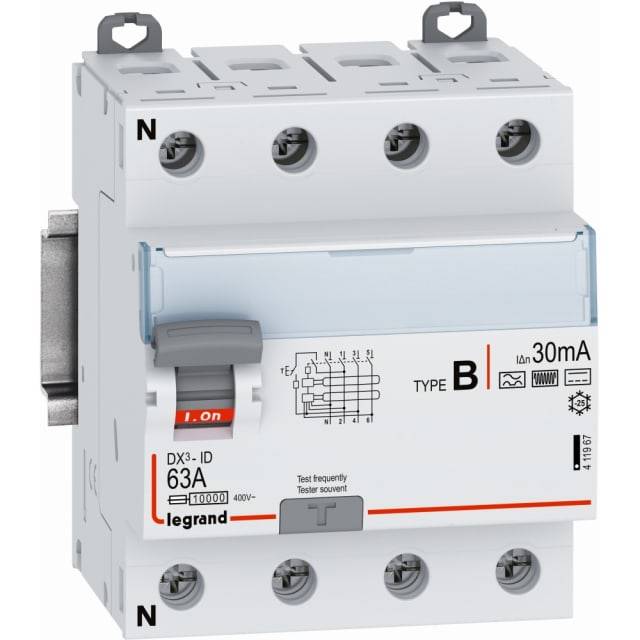

Interrupteur différentiel type B 4P 63A 30mA pour circuits triphasés avec neutre

Cet interrupteur différentiel 4 pôles 63 A 30 mA est conçu pour la protection des personnes et la coupure automatique des circuits en cas de défaut d’isolement. En version tétrapolaire, il convient aux installations 230/400 V nécessitant la surveillance simultanée des trois phases et du neutre. Son format 4 modules permet une intégration propre dans un tableau électrique sur rail DIN, avec une implantation nette et rationnelle.

Détection type B adaptée aux courants résiduels complexes

Le type B se distingue par sa capacité à détecter non seulement les courants différentiels alternatifs classiques, mais aussi les courants pulsés, continus lissés et certaines composantes haute fréquence. C’est un choix pertinent pour les départs alimentant des équipements électroniques de puissance, variateurs, dispositifs de conversion ou applications techniques où un différentiel standard ne suffit pas. Cette technologie apporte une réponse adaptée lorsque la nature des défauts peut être plus complexe qu’en usage résidentiel classique.

Sensibilité 30 mA pour la protection des personnes

Avec une sensibilité de 30 mA, cet interrupteur différentiel assure une protection efficace contre les contacts indirects et contribue à sécuriser les circuits en présence de fuite de courant. Son courant nominal de 63 A lui permet d’être utilisé en tête de rangée ou sur des départs exigeants, tout en conservant une coupure rapide en cas d’anomalie. La version micro-retardée améliore la tenue face à certaines perturbations transitoires, ce qui favorise une exploitation plus stable sur les installations exposées aux appels de courant ou aux parasites passagers.

Format modulaire compact pour tableau sur rail DIN

Prévu pour un montage sur barre DIN, ce modèle occupe 4 unités de division et présente une profondeur totale de 44 mm, ce qui facilite son intégration dans les coffrets et tableaux modulaires. Son indice de protection IP20 convient à une installation en enveloppe adaptée. La connexion par bornes accepte des sections de conducteurs rigides de 0,75 à 50 mm² et des conducteurs multibrins de 0,75 à 35 mm², ce qui permet de couvrir de nombreuses configurations de câblage en distribution électrique.

Tenue électrique adaptée aux environnements techniques

Ce dispositif fonctionne sous une tension assignée de 400 V avec une fréquence de 50 Hz et une tension d’isolement Ui de 500 V. Sa résistance au court-circuit atteint 10 kA et sa tenue aux courants de choc est donnée pour 3 kA, des valeurs cohérentes avec une utilisation en tableau de distribution. La tension nominale de tenue aux chocs de 4 kV participe également à une meilleure résistance face aux surtensions transitoires rencontrées dans l’environnement électrique d’un bâtiment ou d’une installation tertiaire.

Utilisation pratique et maintenance facilitée

L’appareil intègre un dispositif de verrouillage et peut recevoir des dispositifs supplémentaires, ce qui apporte de la souplesse pour l’équipement du tableau selon les besoins d’exploitation. Son bouton de test permet de vérifier périodiquement le bon déclenchement de la fonction différentielle. Le degré de pollution 2 et la plage de température de fonctionnement de -25 à +60 °C permettent son emploi dans des conditions d’usage courantes en environnement technique protégé.

Un choix pertinent pour les tableaux exigeant un différentiel type B

Pour un tableau de distribution nécessitant un interrupteur différentiel type B 4P 63A 30mA, ce modèle constitue une solution claire pour protéger des circuits où la détection des défauts ne doit pas se limiter au courant alternatif traditionnel. Sa configuration tétrapolaire, sa sensibilité 30 mA, son encombrement réduit et sa compatibilité avec les accessoires modulaires en font un produit particulièrement adapté aux installations électriques demandant une protection différentielle avancée et une intégration soignée au tableau.
