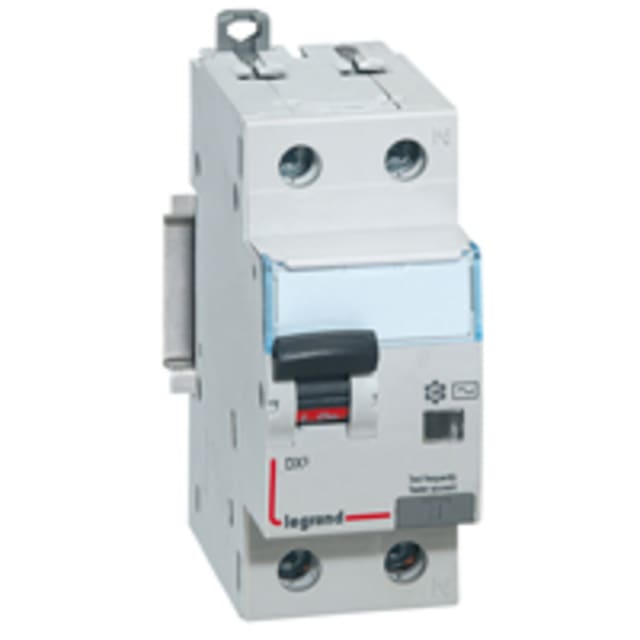

Disjoncteur différentiel phase neutre 30mA C20 411062

Disjoncteur différentiel phase neutre 30 mA C20 pour la protection d’un circuit 230 V

Ce disjoncteur différentiel DX³ phase + neutre réunit dans un seul appareil la protection différentielle des personnes et la protection magnétothermique du circuit. Avec un calibre de 20 A, une sensibilité de 30 mA et une courbe C, il convient aux circuits monophasés 230 V demandant une protection complète dans un encombrement réduit de 2 modules. Son format monobloc simplifie l’intégration dans le tableau et permet d’obtenir une protection claire, compacte et lisible.

Protection différentielle type A adaptée aux usages courants comportant de l’électronique

La détection différentielle de type A permet la prise en compte des défauts de courant résiduel alternatifs et pulsatoires, ce qui rend cet appareil pertinent pour des circuits alimentant des équipements comportant de l’électronique de puissance. La sensibilité 30 mA apporte le niveau de coupure recherché pour la protection des personnes en cas de défaut d’isolement, tout en conservant une réponse adaptée à un usage résidentiel ou tertiaire léger sur circuit monophasé.

Calibre 20 A et courbe C pour circuits avec appels de courant modérés

Avec un courant nominal de 20 A, ce modèle se positionne pour la protection de circuits nécessitant une intensité soutenue sans surdimensionnement inutile. Sa courbe de déclenchement C est adaptée aux lignes pouvant présenter un appel de courant modéré au démarrage, tout en conservant une bonne tenue en exploitation normale. Cela en fait un choix cohérent lorsque l’on recherche un disjoncteur différentiel capable d’assurer à la fois la continuité d’usage et la coupure en cas de surcharge ou de court-circuit.

Pouvoir de coupure 6 kA pour une protection modulaire de tableau électrique

Ce disjoncteur différentiel dispose d’une capacité de coupure nominale de 6 kA selon EN 61009-1, avec également une puissance de coupure de mesure de 6 kA selon IEC 60947-2. Ce niveau de performance convient aux installations modulaires où l’on attend une protection sérieuse contre les courts-circuits dans un appareillage compact. La classe de limitation énergétique 3 participe aussi à une meilleure maîtrise de l’énergie laissée passer lors du défaut, ce qui contribue à protéger plus efficacement le circuit en aval.

Format 2 modules pratique pour optimiser l’espace dans le coffret

Sa largeur de 2 unités de division facilite l’organisation du tableau lorsque l’espace disponible doit être maîtrisé. La profondeur totale de 44 mm aide également à l’intégration dans de nombreux coffrets modulaires. La présence du neutre raccordé et d’un seul pôle protégé correspond à l’architecture phase + neutre attendue sur ce type d’appareil. Pour l’installateur, c’est un format simple à repérer et à positionner dans une rangée de protection dédiée.

Raccordement souple et installation lisible en tableau

Ce modèle accepte des sections de conducteurs monofilaire de 0,75 à 16 mm² et multifilaire de 0,75 à 10 mm², ce qui permet de couvrir des cas de câblage fréquents en tableau. Le dispositif de verrouillage apporte un plus pour la consignation ou la sécurisation de la manœuvre selon l’organisation du chantier ou de la maintenance. L’indice de protection IP20, le degré de pollution 2 et la fréquence 50 Hz s’inscrivent dans l’usage attendu d’un appareillage modulaire installé à l’intérieur d’un coffret électrique.

Une solution DX³ compacte pour commande, sectionnement et protection du circuit

Au-delà de la seule fonction de déclenchement, ce disjoncteur différentiel phase neutre DX³ est conçu pour assurer la commande, le sectionnement et la protection du circuit concerné. Il permet donc de centraliser plusieurs fonctions essentielles dans un seul appareil : protection des personnes contre les défauts d’isolement, protection de la ligne contre les surintensités et coupure du circuit en maintenance. Pour un tableau électrique proprement structuré, ce type de disjoncteur différentiel 30 mA C20 représente une solution efficace, lisible et rationnelle.
