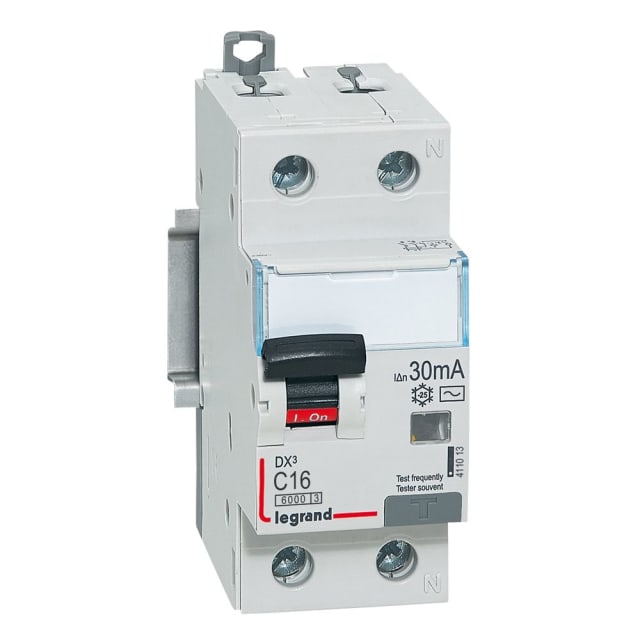

Disjoncteur différentiel DX3 30mA C16 AC 411013

Disjoncteur différentiel DX3 30 mA C16 AC pour protection des circuits 230 V

Ce disjoncteur différentiel DX3 Phase + Neutre réunit dans un seul appareil la protection différentielle 30 mA et la protection magnétothermique d’un circuit 230 V. En calibre 16 A avec courbe C, il est adapté aux lignes qui doivent être protégées à la fois contre les surcharges, les courts-circuits et les défauts d’isolement. Son format 2 modules facilite son intégration dans un tableau électrique modulaire lorsque l’on recherche une protection compacte et lisible.

Sensibilité 30 mA type AC pour la protection des personnes

Avec une sensibilité différentielle de 30 mA, ce modèle assure la coupure en cas de courant de fuite détecté sur le circuit. Son type AC convient à la détection des défauts différentiels sur les courants alternatifs sinusoïdaux. Cette configuration répond aux besoins courants de protection sur de nombreux circuits en phase + neutre, tout en simplifiant le choix grâce à une identification claire du type différentiel et du calibre.

Calibre 16 A courbe C pour les usages électriques courants

Le calibre 16 A associé à une courbe de déclenchement C permet de protéger efficacement les circuits soumis à des appels de courant modérés au démarrage. Ce profil est particulièrement pertinent lorsque l’installation doit conserver une bonne tenue au démarrage tout en gardant une protection précise contre les surintensités. Le disjoncteur différentiel DX3 C16 apporte ainsi une solution cohérente pour les départs nécessitant un bon équilibre entre sécurité de coupure et continuité d’usage.

Pouvoir de coupure 6 kA pour une protection modulaire complète

Ce disjoncteur différentiel dispose d’un pouvoir de coupure nominal de 6 kA selon EN 61009-1, avec également une puissance de coupure de 6 kA selon IEC 60947-2. Cette capacité de coupure lui permet de gérer les défauts de court-circuit dans un large éventail d’installations basse tension. Sa classe de limitation énergétique 3 constitue également un point important pour limiter les effets thermiques et dynamiques liés aux défauts, ce qui contribue à une meilleure maîtrise de la protection en tête ou en départ de circuit.

Format Phase + Neutre 2 pôles en 2 modules pour tableau électrique

Conçu en 2 pôles avec neutre raccordé et un seul pôle protégé, ce modèle Phase + Neutre s’installe sur rail dans un encombrement de 2 modules. Cette architecture permet une lecture immédiate de la fonction assurée dans le coffret et favorise une implantation propre dans les tableaux résidentiels ou tertiaires. Sa profondeur totale de 44 mm aide également à son intégration dans les enveloppes modulaires où la place disponible doit être maîtrisée.

Raccordement pratique et verrouillage pour une mise en œuvre soignée

Le raccordement accepte des conducteurs monofilares de 0,75 à 16 mm² et des conducteurs multifilaires de 0,75 à 10 mm², ce qui offre une bonne souplesse d’installation selon la section du circuit à protéger. La présence d’un dispositif de verrouillage apporte un avantage pratique pour les opérations d’exploitation ou de consignation. L’appareil fonctionne en 230 V AC, à 50 Hz, et présente un indice de protection IP20 avec un degré de pollution 2 pour une utilisation en environnement adapté au montage en tableau.

Un choix pertinent pour centraliser protection différentielle et disjoncteur

Choisir un disjoncteur différentiel DX3 30 mA C16 AC, c’est opter pour une solution monobloc qui combine dans le même appareillage la fonction de disjoncteur et la fonction différentielle. Ce principe évite de multiplier les modules tout en apportant une protection complète sur le départ concerné. Pour un projet neuf, une rénovation de tableau ou un remplacement à l’identique dans la gamme DX3, ce format reste particulièrement apprécié lorsque l’on veut une protection claire, compacte et techniquement cohérente.
