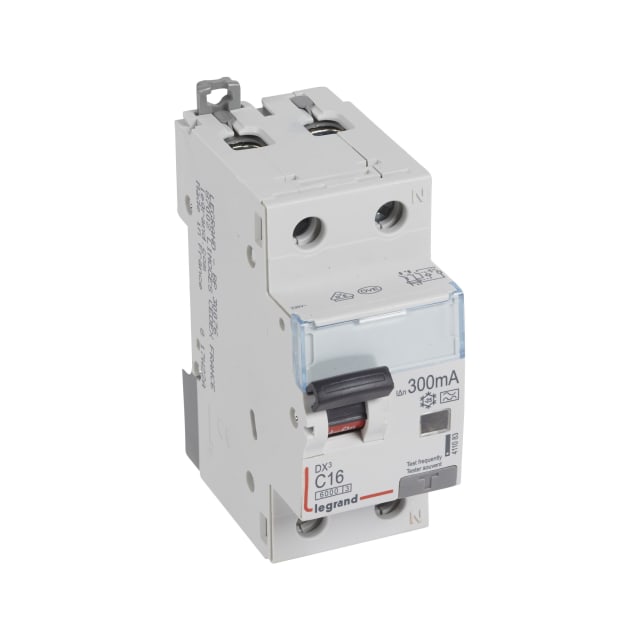

Disjoncteur différentiel DX³ Ph+N 300mA C16 411083

Disjoncteur différentiel Phase + Neutre 300 mA 16 A pour protection combinée

Ce disjoncteur différentiel DX³ Phase + Neutre réunit dans un seul appareil la protection différentielle et la protection contre les surintensités. Calibré à 16 A avec une courbe C, il convient aux circuits monophasés 230 V nécessitant une coupure adaptée aux usages courants avec pointes d’appel modérées. Son seuil différentiel de 300 mA permet de détecter les défauts d’isolement tout en assurant également la fonction de disjoncteur modulaire dans le tableau électrique.

Détection type A pour circuits avec composante continue

Grâce à son différentiel de type A, ce modèle est conçu pour détecter les défauts de courant alternatif ainsi que les courants différentiels pulsés. Il constitue donc une solution pertinente pour des circuits alimentant des équipements susceptibles de générer ce type de défaut, là où un appareil de type AC ne serait pas le choix le plus approprié. Cette caractéristique améliore la cohérence de la protection sur des installations intégrant des usages électriques modernes.

Courbe C 16 A pour une exploitation stable des circuits usuels

La courbe de déclenchement C offre un bon compromis pour les lignes présentant de légers courants d’appel au démarrage. Avec un courant nominal de 16 A, ce disjoncteur différentiel DX³ s’intègre naturellement dans la protection de circuits monophasés demandant une réponse fiable face aux surcharges et courts-circuits, sans surdimensionnement inutile. Son pouvoir de coupure de 6 kA selon EN 61009 et IEC 60947-2 lui permet de répondre aux besoins des tableaux modulaires courants.

Format 2 modules pratique pour tableaux compacts

Avec une largeur de 2 modules et une profondeur totale de 44 mm, cet appareil s’installe facilement dans les coffrets et tableaux de distribution lorsque l’optimisation de l’espace est importante. Sa configuration 2 pôles avec phase et neutre, dont 1 pôle protégé, répond aux architectures Phase + Neutre recherchées pour les circuits en 230 V. Ce format facilite une intégration propre et lisible dans les rangées modulaires.

Raccordement simple avec bornes adaptées aux sections courantes

Ce modèle accepte des conducteurs monofillaires de 0,75 à 16 mm² et des conducteurs multifilaires de 0,75 à 10 mm², ce qui couvre une large plage de raccordements rencontrés dans les tableaux électriques. La présence du neutre à connecter permet un câblage conforme à son principe de fonctionnement Phase + Neutre. Le dispositif de verrouillage intégré apporte un avantage pratique lors des opérations de maintenance ou de consignation.

Protection modulaire pensée pour l’intérieur du tableau

Conçu pour une tension assignée de 230 V en courant AC et une fréquence de 50 Hz, ce disjoncteur différentiel s’utilise dans un environnement de tableau électrique avec un indice de protection IP20 et un degré de pollution 2. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise des effets thermiques et dynamiques en cas de défaut. Sa résistance au courant de choc de 0,25 kA complète son profil technique pour les environnements modulaires standards.

Un choix précis pour les installations équipées en gamme DX³

Dans une ligne de protection modulaire DX³, ce disjoncteur différentiel 300 mA C16 représente une solution claire pour les professionnels et les acheteurs exigeants qui recherchent un appareil compact, lisible et directement exploitable en tableau. L’association du type A, du calibre 16 A, du format Phase + Neutre et du pouvoir de coupure 6 kA en fait un produit particulièrement adapté lorsque l’on souhaite centraliser protection différentielle et magnétothermique dans un seul module fonctionnel.
