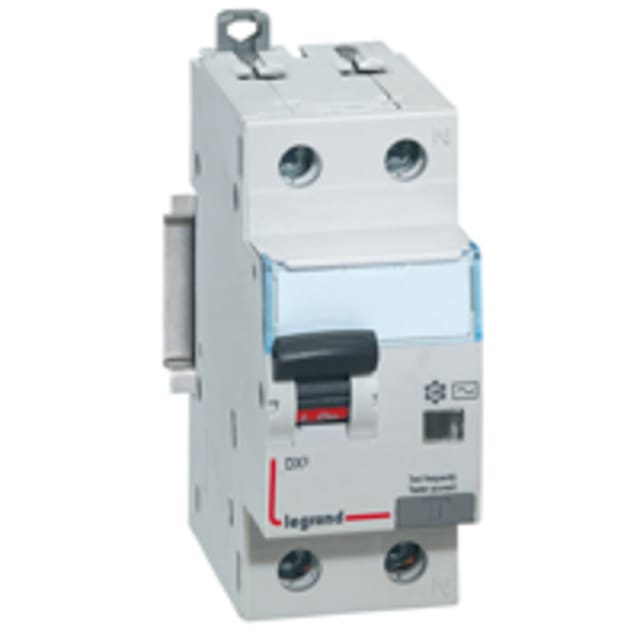

Disjoncteur différentiel DX³ 30mA C16 phase neutre 411061

Protection différentielle et magnétothermique intégrée pour circuits 230 V

Ce disjoncteur différentiel DX³ phase neutre 30 mA C16 réunit dans un seul appareil la protection des personnes contre les défauts d’isolement et la protection du circuit contre les surcharges et les courts-circuits. En version 230 V avec phase + neutre, il convient aux lignes monophasées qui demandent une coupure claire, compacte et directement intégrée au tableau électrique. Son calibre 16 A en fait un choix cohérent pour de nombreux circuits d’alimentation courants, tout en conservant un encombrement limité à 2 modules.

Sensibilité 30 mA type A pour les usages nécessitant une détection adaptée

Avec une sensibilité différentielle de 30 mA, ce modèle assure la coupure en présence d’un courant de défaut compatible avec la protection des personnes. Son différentiel de type A permet la détection des défauts sur courants alternatifs ainsi que sur certaines composantes continues pulsées, ce qui le rend pertinent pour des circuits alimentant des équipements électroniques ou des usages domestiques actuels. Cette configuration apporte une réponse plus adaptée qu’un type AC dès lors que les charges raccordées ne sont plus purement résistives.

Courbe C 16 A pour une bonne tenue aux appels de courant modérés

Sa courbe de déclenchement C est conçue pour accepter les appels de courant modérés au démarrage tout en assurant une protection efficace du circuit. Le calibre 16 A permet d’équiper une ligne en conservant un bon équilibre entre sécurité de fonctionnement et continuité d’usage. Ce positionnement est particulièrement apprécié lorsque l’installation alimente des récepteurs qui peuvent générer un courant d’enclenchement ponctuel sans relever pour autant d’applications fortement inductives.

Pouvoir de coupure 6 kA pour une intégration cohérente en tableau

Ce disjoncteur différentiel DX³ dispose d’un pouvoir de coupure nominal de 6 kA selon EN 61009 et d’une puissance de coupure de mesure de 6 kA selon IEC 60947-2. Il répond ainsi aux besoins des tableaux de distribution où l’on recherche une protection combinée capable de gérer efficacement les défauts de court-circuit dans un format modulaire. Sa classe de limitation énergétique 3 contribue également à mieux limiter les effets thermiques et dynamiques liés aux défauts sur l’installation en aval.

Format phase + neutre 2 modules pour optimiser l’espace au tableau

Avec 2 pôles au total, 1 pôle protégé et neutre raccordé, ce modèle adopte une architecture phase + neutre adaptée aux circuits monophasés 230 V. Sa largeur de 2 unités de division facilite son intégration dans les coffrets et tableaux lorsque l’espace disponible doit être maîtrisé. Sa profondeur totale de 44 mm participe aussi à une implantation pratique dans les enveloppes modulaires courantes, sans complexifier l’organisation des rangées.

Raccordement pratique pour conducteurs rigides et souples

Ce disjoncteur différentiel accepte des sections de conducteurs monofilares de 0,75 à 16 mm² et des conducteurs multifilaires de 0,75 à 10 mm². Cette plage de raccordement offre une bonne souplesse pour le câblage en tableau, aussi bien en rénovation qu’en installation neuve. La présence d’un dispositif de verrouillage apporte un point supplémentaire de maîtrise lors des opérations d’exploitation ou de maintenance, notamment lorsque l’on souhaite sécuriser une position de l’appareil.

Une solution DX³ pensée pour une protection modulaire lisible et efficace

Issu de la gamme DX³, ce disjoncteur différentiel 30 mA C16 s’adresse aux installateurs et aux acheteurs qui recherchent une protection combinée simple à identifier, techniquement cohérente et adaptée aux circuits phase neutre en 50 Hz. Son indice de protection IP20, son degré de pollution 2 et sa résistance au courant de choc de 0,25 kA complètent un profil bien adapté à une installation en tableau. C’est un choix pertinent pour constituer une protection dédiée, compacte et lisible, sans multiplier les appareils séparés.
