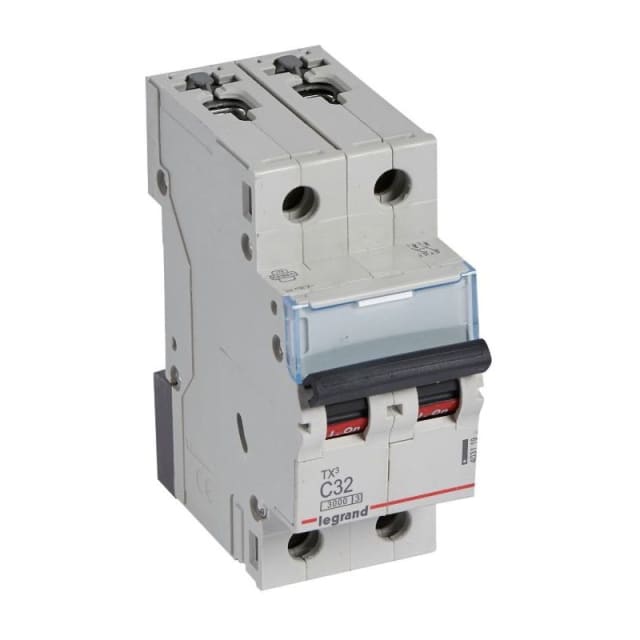

Disjoncteur bipolaire C32 230/400V TX³ 403119

Disjoncteur bipolaire C32 pour la protection des circuits 230/400 V

Ce disjoncteur bipolaire TX³ en courbe C et calibre 32 A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations en courant alternatif 230/400 V. Sa configuration 2 pôles avec 2 pôles protégés permet une coupure simultanée des deux conducteurs actifs, ce qui en fait une solution adaptée lorsque la protection bipolaire est requise dans le tableau électrique.

Calibre 32 A et courbe C pour les usages courants à appel de courant modéré

Avec un courant nominal de 32 A, ce modèle convient aux circuits nécessitant un calibre soutenu, tout en conservant une réponse adaptée grâce à sa courbe de déclenchement C. Ce type de courbe est particulièrement pertinent pour les lignes susceptibles de présenter un appel de courant modéré au démarrage, tout en conservant une protection efficace contre les défauts. Cela permet de sécuriser l’installation sans surdimensionner la protection.

Format 2 modules pour une intégration simple dans le tableau

Sa largeur de 2 unités de division facilite son implantation dans les coffrets et tableaux modulaires. Ce format compact permet d’optimiser l’espace disponible sur le rail, un point important lors de la composition ou de l’extension d’un tableau de répartition. Avec une profondeur totale de 44 mm, il s’intègre facilement dans les environnements modulaires où l’encombrement doit rester maîtrisé.

Pouvoir de coupure adapté à la protection modulaire

Ce disjoncteur présente un pouvoir de coupure assigné de 4,5 kA selon EN 60898 à 230 V et de 3 kA à 400 V. Il affiche également un pouvoir de coupure Icu de 3 kA selon IEC 60947-2 à 230 V. Ces caractéristiques permettent de répondre aux besoins de protection sur des installations modulaires courantes, avec un niveau de tenue cohérent pour les applications de distribution électrique en environnement résidentiel ou petit tertiaire selon l’étude du tableau.

Caractéristiques électriques pensées pour la continuité d’exploitation

Prévu pour une tension de dimensionnement de 400 V en AC, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV participent à une bonne tenue électrique de l’appareil dans son environnement d’installation. La classe de limitation énergétique 3 constitue également un atout pour limiter les effets thermiques et dynamiques d’un défaut sur le circuit protégé.

Un appareil modulaire adapté aux configurations évolutives

Ce modèle accepte l’ajout de dispositifs supplémentaires, ce qui facilite l’évolution de l’installation lorsque des fonctions complémentaires sont nécessaires au tableau. Cette compatibilité est un point pratique pour les professionnels qui recherchent une base de protection modulaire cohérente avec une logique de tableau évolutif, ordonné et lisible.

Conçu pour une installation protégée dans le tableau électrique

Doté d’un indice de protection IP20 et d’un degré de pollution 2, ce disjoncteur est destiné à être mis en œuvre dans une enveloppe adaptée, comme un coffret ou un tableau. Il ne dispose pas de conducteur neutre à connexion dédiée et n’est pas de type antidéflagrant, ce qui oriente clairement son usage vers la protection modulaire classique en intérieur. Son exécution bipolaire en série TX³ répond ainsi aux besoins de protection simples, lisibles et efficaces dans les ensembles de distribution électrique.
