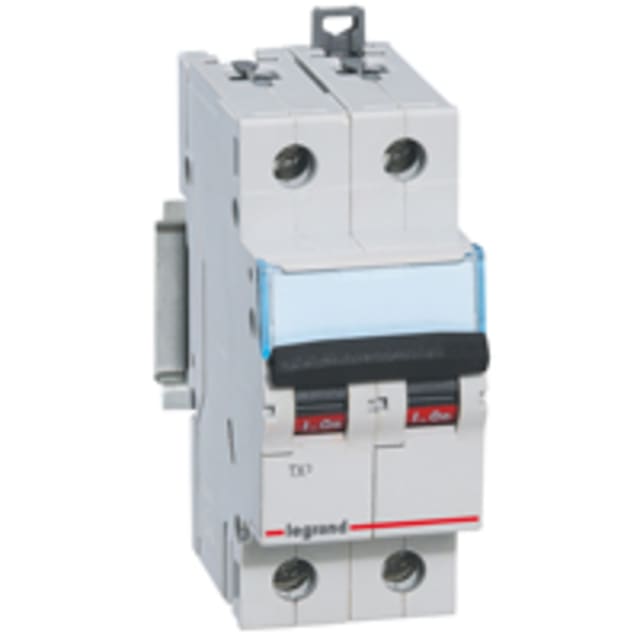

Disjoncteur bipolaire B16 6kA 230/400V 2 modules 403387

Disjoncteur bipolaire B16 TX3 pour la protection des circuits en 230/400 V

Ce disjoncteur bipolaire B16 en 2 modules est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits. Avec ses 2 pôles protégés, il coupe simultanément les deux conducteurs du circuit concerné. Son calibre 16 A et sa courbe de déclenchement B en font une solution adaptée aux lignes courantes, notamment pour les circuits d’éclairage, de prises et les usages standards demandant une protection précise et réactive.

Courbe B 16 A : une protection adaptée aux circuits usuels

La courbe B est recherchée pour les installations où les appels de courant au démarrage restent modérés. Elle permet une protection efficace des conducteurs tout en convenant aux usages électriques classiques. Le calibre 16 A offre un bon équilibre pour de nombreux départs en habitation, petit tertiaire ou rénovation de tableau, avec un comportement de déclenchement cohérent pour les circuits à charge peu inductive.

Pouvoir de coupure 6 kA à 400 V pour intégration en tableau modulaire

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, ainsi que de 10 kA à 230 V. Il contribue ainsi à sécuriser l’installation en cas de défaut important, tout en répondant aux besoins d’un tableau modulaire compact. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer lors d’un court-circuit, ce qui constitue un atout pour la protection globale des équipements en aval.

Format 2 modules compact et pose simple sur tableau

Avec une largeur de 2 modules et une profondeur totale de 44 mm, ce disjoncteur s’intègre facilement dans les coffrets et tableaux de distribution modulaires. Son encombrement réduit facilite l’organisation des rangées, en particulier lorsqu’il faut optimiser l’espace disponible sans compromettre la lisibilité de l’installation. Ce format est particulièrement pratique pour les extensions de tableau, les remplacements à l’identique et les montages soignés en environnement résidentiel ou fonctionnel.

Caractéristiques électriques utiles pour une installation maîtrisée

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne en 50/60 Hz et présente une tension d’isolement Ui de 500 V ainsi qu’une tenue aux chocs Uimp de 4 kV. Ces caractéristiques renforcent sa compatibilité avec les exigences courantes des installations de distribution modulaire. L’absence de conducteur neutre à connexion confirme qu’il s’agit d’un véritable appareil bipolaire de protection, avec deux pôles protégés.

Compatible avec dispositifs supplémentaires pour faire évoluer le tableau

Ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui facilite l’adaptation du tableau aux besoins du chantier ou aux évolutions de l’installation. Cette possibilité est appréciable lorsqu’une architecture modulaire doit rester évolutive, claire et rationnelle. Dans la série TX3, ce type de configuration permet de conserver une cohérence d’ensemble dans le tableau tout en simplifiant la sélection des appareillages associés.

Un choix pertinent pour tableaux, protections et distribution électrique

Ce disjoncteur modulaire bipolaire B16 trouve naturellement sa place dans les applications de protection et de distribution électrique où l’on recherche un appareil compact, lisible et adapté aux circuits standards. Son indice de protection IP20, son degré de pollution 2 et sa catégorie de surtension 3 correspondent à un usage en tableau dans les conditions prévues pour ce type d’appareillage. C’est une référence bien adaptée pour équiper un coffret neuf, reprendre une ligne existante ou compléter une distribution modulaire avec un disjoncteur 2P 16 A de série TX3.
