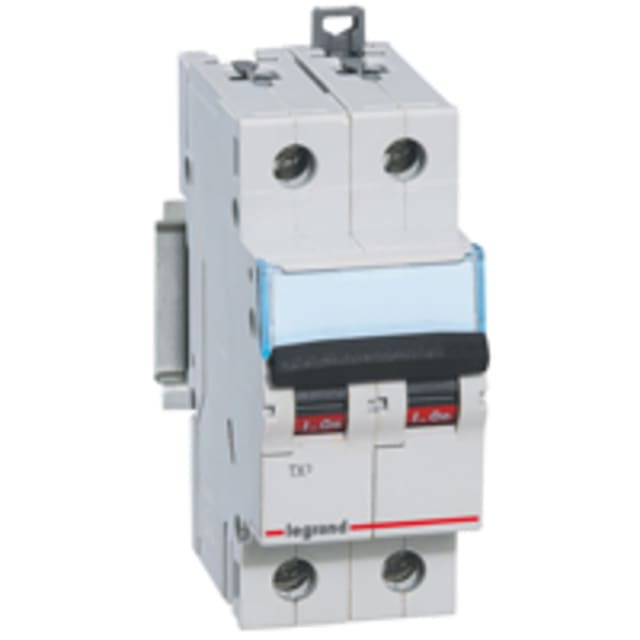

Disjoncteur bipolaire B20 6kA 230/400V 2 modules 403388

Disjoncteur bipolaire B20 pour protection 230/400 V en 2 modules

Ce disjoncteur bipolaire B20 de la gamme TX³ est conçu pour la protection des circuits en courant alternatif 230/400 V. Avec ses 2 pôles protégés et son format 2 modules, il trouve naturellement sa place dans un tableau électrique modulaire lorsque l’on recherche une coupure simultanée des deux conducteurs protégés. Son calibre 20 A en courbe B le rend particulièrement adapté aux circuits où un déclenchement précis et rapide est recherché face aux surcharges et courts-circuits.

Courbe B 20 A : une protection adaptée aux circuits usuels

La courbe de déclenchement B convient aux applications nécessitant une protection réactive sur des charges à faible courant d’appel. Le calibre nominal de 20 A permet de sécuriser efficacement les départs concernés tout en maintenant une exploitation cohérente de l’installation. Ce positionnement en fait un choix pertinent pour des usages modulaires résidentiels ou tertiaires légers, lorsque la sélectivité et la maîtrise de la protection sont des critères importants.

Pouvoir de coupure 6 kA à 400 V et tenue renforcée en exploitation

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, avec une valeur de 10 kA à 230 V, ainsi qu’un Icu de 6 kA selon IEC 60947-2. Ces caractéristiques traduisent une capacité adaptée à la protection des circuits contre les défauts importants dans un environnement de distribution modulaire. Sa classe de limitation d’énergie 3 participe également à mieux contenir les effets thermiques et dynamiques liés aux courts-circuits en aval.

Format compact pour intégration simple dans le tableau

Avec une largeur de 2 modules et une profondeur totale de 44 mm, ce disjoncteur bipolaire facilite l’organisation du coffret et l’optimisation de l’encombrement sur rail. Son indice de protection IP20 correspond à une installation en tableau, à l’abri des contacts directs une fois l’appareillage intégré dans son enveloppe. Ce format compact permet de composer des rangées propres et lisibles, y compris lorsque plusieurs protections doivent être regroupées.

Protection bipolaire sans neutre associé

Ce disjoncteur possède 2 pôles au total et 2 pôles protégés, sans conducteur neutre à connexion. Cette configuration répond aux besoins des circuits nécessitant une protection bipolaire complète, avec coupure des deux voies protégées. Elle est particulièrement intéressante lorsque l’architecture de l’installation impose une protection homogène sur les deux conducteurs, sans recours à un pôle neutre simplement commuté.

Caractéristiques électriques pensées pour la distribution modulaire

Prévu pour une alimentation AC en 50 à 60 Hz, ce modèle présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 confirment son usage dans les environnements classiques de distribution électrique modulaire. Ces données techniques apportent une lecture claire de son niveau d’intégration dans une installation de tableau, avec un dimensionnement cohérent pour la protection des départs concernés.

Une base évolutive pour les tableaux équipés d’accessoires

Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, ce qui facilite la constitution d’un tableau plus fonctionnel selon les besoins d’exploitation ou de signalisation. Cet avantage est appréciable pour les professionnels qui souhaitent conserver une architecture évolutive, sans changer la logique de protection principale. Pour l’acheteur, cela signifie une solution modulaire facile à intégrer dans un ensemble cohérent de protections et de distribution.
