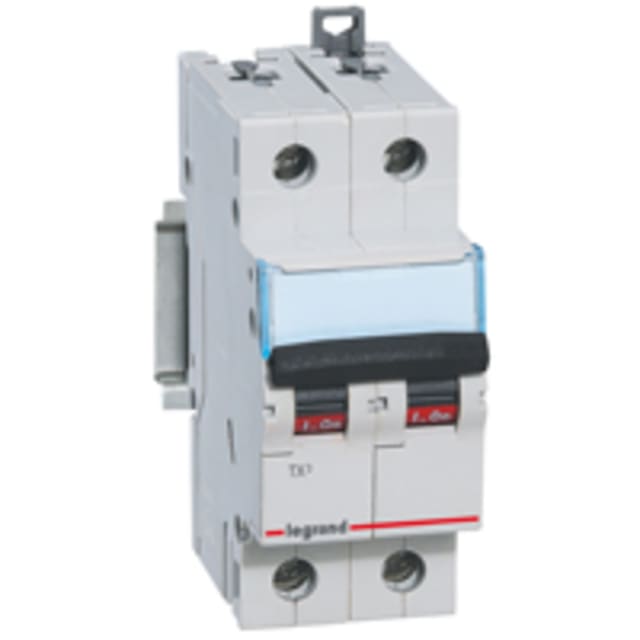

Disjoncteur bipolaire 4A courbe C 6kA TX³ 403523

Disjoncteur bipolaire 4A courbe C pour la protection des circuits basse intensité

Ce disjoncteur modulaire bipolaire 4A courbe C de la série TX³ est conçu pour assurer la protection de deux pôles contre les surcharges et les courts-circuits. Son calibre 4 A le rend particulièrement adapté aux circuits nécessitant une protection précise à faible intensité, tout en conservant une coupure simultanée des deux pôles. En tableau, il répond aux besoins d’une distribution claire, compacte et cohérente sur des installations en courant alternatif.

Courbe C et déclenchement adapté aux usages courants

La courbe de déclenchement C permet d’accepter les appels de courant modérés au démarrage, tout en assurant une coupure efficace en cas de défaut. Ce profil est pertinent pour de nombreux circuits d’alimentation et usages standards où l’on recherche un bon équilibre entre continuité de service et protection. Le disjoncteur protège ici les 2 pôles, ce qui convient aux montages bipolaires nécessitant une coupure nette de l’ensemble du circuit concerné.

Format 2 modules pratique pour l’intégration dans le tableau

Avec une largeur de 2 modules, ce disjoncteur bipolaire s’intègre facilement dans les coffrets et tableaux modulaires. Son encombrement maîtrisé facilite l’organisation des rangées et le repérage des départs. Sa profondeur totale de 44 mm participe également à une implantation propre dans les enveloppes compatibles, en particulier lorsque l’espace disponible doit être optimisé sans compromettre la lisibilité du câblage.

Pouvoir de coupure 6 kA et tenue électrique adaptée

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon l’EN 60898, avec un Icn de 10 kA à 230 V, ainsi qu’un Icu de 6 kA selon l’IEC 60947-2 à 230 V et 400 V. Ces caractéristiques traduisent une capacité de coupure adaptée aux exigences des installations modulaires courantes. Sa tension de dimensionnement de 400 V, sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV renforcent sa pertinence dans une distribution électrique basse tension bien structurée.

Conçu pour le courant alternatif 50 à 60 Hz

Ce disjoncteur fonctionne en tension AC sur une fréquence de 50 à 60 Hz. Il convient ainsi aux installations alimentées en courant alternatif dans lesquelles une protection modulaire bipolaire 4A est recherchée. L’absence de neutre à connecter confirme qu’il s’agit d’un appareil 2 pôles protégés, pensé pour des configurations où chaque pôle doit être pris en charge par la protection.

Protection modulaire avec limitation d’énergie et sécurité d’usage

Classé en limitation d’énergie de classe 3, ce disjoncteur contribue à réduire l’énergie laissée passer en cas de défaut, un point important pour mieux protéger les conducteurs et les équipements en aval. Sa catégorie de surtension 3, son degré de pollution 2 et son indice de protection IP20 s’inscrivent dans l’usage attendu d’un appareillage modulaire installé dans un tableau. Ces éléments aident à sélectionner un appareil cohérent avec un environnement de distribution électrique intérieur.

Solution TX³ compatible avec l’évolution du tableau

Ce disjoncteur TX³ peut recevoir des dispositifs supplémentaires, ce qui permet d’envisager plus facilement l’évolution d’un tableau selon les besoins de signalisation, de commande ou d’auxiliaires compatibles. Pour l’installateur comme pour l’exploitant, c’est un avantage concret lorsqu’il faut maintenir une architecture homogène dans la gamme modulaire, avec un appareil simple à identifier, bien dimensionné et adapté à une protection bipolaire 4A en courbe C.
