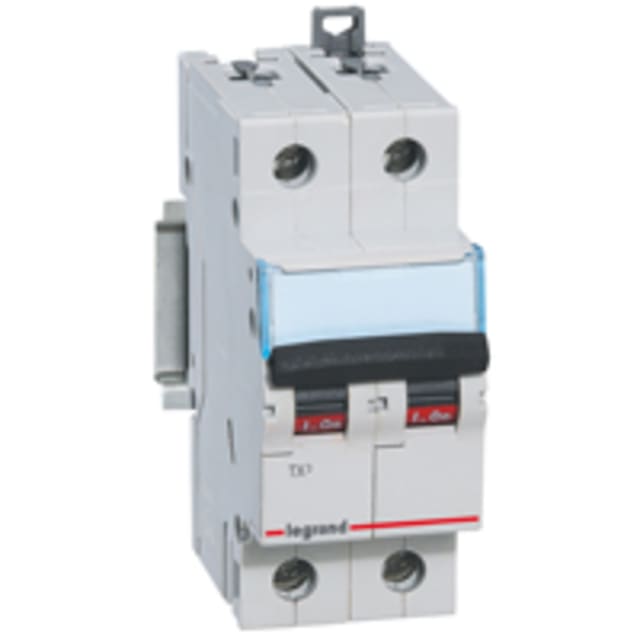

Disjoncteur bipolaire 63A courbe C 6kA 230/400V 403534

Disjoncteur bipolaire 63A courbe C pour la protection des circuits de forte intensité

Ce disjoncteur bipolaire 63A courbe C est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits dans les tableaux de distribution. Son calibre élevé de 63 A le destine aux lignes demandant une intensité importante, tout en conservant un format modulaire compact adapté à l’intégration en coffret. En version 2 pôles, il coupe simultanément les deux conducteurs protégés, ce qui facilite une protection nette et lisible sur les départs concernés.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits susceptibles de générer un courant d’appel modéré au démarrage. Elle est bien adaptée à de nombreux usages en distribution modulaire, notamment lorsque l’installation alimente des équipements ou ensembles présentant une mise sous tension plus marquée qu’une charge purement résistive. Ce profil de déclenchement permet de combiner protection du circuit et continuité d’exploitation dans un grand nombre de configurations.

Pouvoir de coupure 6 kA en 400 V et 10 kA en 230 V

Ce modèle offre un pouvoir de coupure assigné Icn de 6 kA à 400 V et de 10 kA à 230 V selon EN 60898, avec également un Icu de 6 kA selon IEC 60947-2. Ces valeurs en font un disjoncteur modulaire adapté à la protection de circuits dans des environnements où le niveau de courant de court-circuit doit être correctement pris en compte dès la conception du tableau. Pour l’installateur, cela permet de sélectionner un appareil cohérent avec les contraintes réelles de l’installation et les exigences de coordination des protections.

Format 2 modules pratique pour tableau modulaire

Avec une largeur de 2 modules et une profondeur totale de 44 mm, ce disjoncteur s’intègre facilement dans les tableaux de répartition modulaires. Son encombrement maîtrisé simplifie l’organisation des rangées, en particulier lorsque plusieurs départs doivent être protégés sans gaspiller d’espace disponible dans le coffret. Cette compacité est un vrai avantage pour garder un câblage propre et une lecture claire des protections en façade.

Caractéristiques électriques prévues pour les réseaux AC 230/400 V

Ce disjoncteur est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV apportent des caractéristiques cohérentes pour une utilisation en distribution modulaire. La catégorie de surtension 3 et le degré de pollution 2 confirment son positionnement pour les installations électriques en environnement intérieur sous tableau.

Protection bipolaire complète sans neutre dédié

Le produit dispose de 2 pôles au total et de 2 pôles protégés, sans conducteur neutre à connexion dédiée. Cette configuration bipolaire convient lorsque les deux conducteurs doivent être protégés et sectionnés ensemble. C’est un point important pour bien choisir l’appareil en fonction du schéma de distribution et du type de départ à sécuriser, tout en évitant les confusions avec les versions 1P+N ou d’autres variantes de la gamme modulaire.

Montage en tableau et évolutivité avec auxiliaires

Conçu pour le montage modulaire, ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui permet d’envisager l’ajout d’auxiliaires selon l’architecture du tableau. Cette possibilité est utile pour les projets où l’on souhaite faire évoluer la signalisation, la commande ou certaines fonctions associées sans changer la protection principale. La classe de limitation énergétique 3 contribue également à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.

Un choix pertinent pour les coffrets de protection et de distribution

Grâce à sa configuration 2P, son calibre 63 A, sa courbe C et son format 2 modules, ce disjoncteur modulaire répond aux besoins des tableaux de protections et de distribution nécessitant une coupure bipolaire compacte. Il constitue une solution claire pour les professionnels recherchant un appareillage cohérent, facile à intégrer et techniquement adapté aux circuits AC 230/400 V demandant un niveau de protection bien dimensionné.
