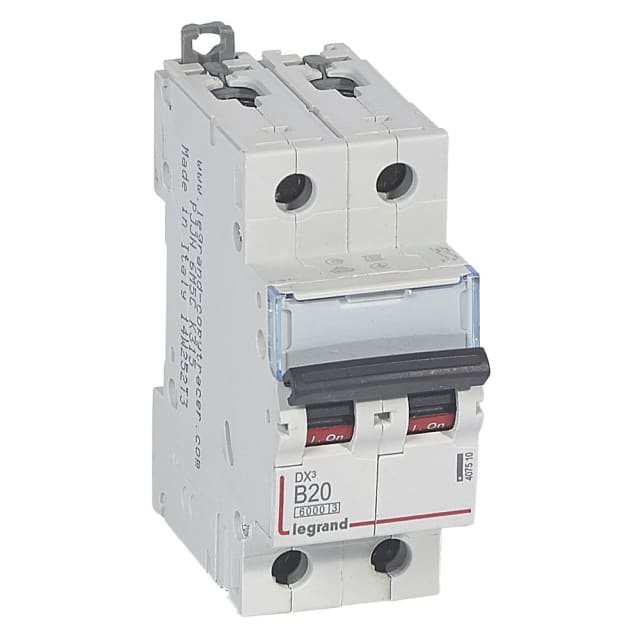

Disjoncteur bipolaire 20A courbe B DX³ 407510

Disjoncteur bipolaire 20A courbe B pour protection modulaire 230/400 V

Ce disjoncteur bipolaire 20A courbe B de la gamme DX³ est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans un tableau électrique modulaire. En version 2 pôles, il protège simultanément deux conducteurs protégés, avec un calibre de 20 A adapté aux circuits nécessitant une coupure bipolaire nette. Son format 2 modules facilite son intégration dans les coffrets et tableaux de distribution.

Courbe B pour circuits à faible courant d’appel

La courbe de déclenchement B convient particulièrement aux circuits où les pointes d’intensité au démarrage restent modérées. Elle permet une protection précise sur des lignes demandant une réaction adaptée face aux surintensités, tout en conservant un bon confort d’exploitation. Ce type de courbe est recherché lorsque l’on souhaite une protection cohérente avec des usages électriques sensibles aux appels de courant trop élevés.

Pouvoir de coupure élevé pour une protection efficace du tableau

Ce modèle affiche un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et de 6 kA à 400 V, avec également 10 kA selon IEC 60947-2 à 400 V et 25 kA à 230 V. Ces valeurs en font un disjoncteur modulaire adapté aux environnements où la capacité d’interruption doit rester sérieuse et clairement dimensionnée. Sa classe de limitation énergétique 3 participe aussi à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.

Format compact 2 modules pour intégration en coffret

Avec une largeur de 2 unités de division et une profondeur totale de 44 mm, ce disjoncteur DX³ s’intègre facilement dans les tableaux électriques modulaires. Son encombrement maîtrisé aide à optimiser l’espace disponible sur rail, notamment dans les coffrets où la densité d’appareillage est un critère important. Il constitue ainsi une solution pratique pour les installations neuves comme pour les remplacements à l’identique dans une architecture modulaire existante.

Raccordement souple ou rigide avec large plage de sections

Le raccordement accepte les conducteurs monofilaire de 1,5 à 35 mm² ainsi que les conducteurs multifilaires de 1,5 à 25 mm². Cette amplitude facilite la mise en œuvre sur différentes configurations de câblage dans le tableau, que l’installation soit réalisée en conducteur rigide ou souple. Le produit est par ailleurs compatible avec l’ajout de dispositifs supplémentaires, ce qui permet d’envisager une évolution de l’appareillage selon les besoins du chantier ou de l’exploitation.

Conçu pour fonctionner en courant alternatif avec bonne tenue électrique

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne à une fréquence de 50 à 60 Hz. Il dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV, des caractéristiques utiles pour les installations modulaires demandant une tenue électrique cohérente avec les exigences d’un tableau de protection et de distribution.

Utilisation en environnement technique courant

Ce disjoncteur bipolaire 20A présente un indice de protection IP20 et un degré de pollution 2. Sa plage de fonctionnement de -25 à 70 °C permet son emploi dans des conditions d’exploitation étendues, dès lors que l’installation est réalisée dans un environnement compatible avec un appareillage modulaire de tableau. L’absence de neutre à connexion confirme qu’il s’agit bien d’un véritable bipolaire avec deux pôles protégés, utile lorsque la coupure des deux conducteurs est recherchée.
