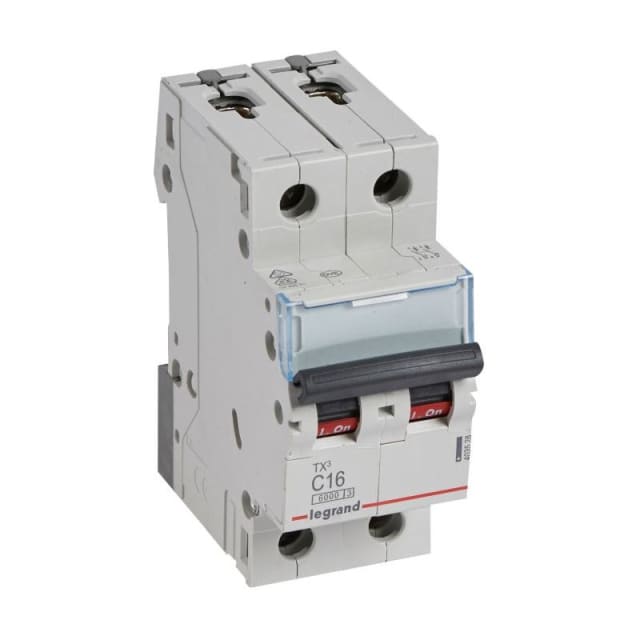

Disjoncteur bipolaire C16 6kA 230/400V TX³ 403528

Disjoncteur bipolaire C16 pour la protection des circuits 230/400 V

Ce disjoncteur bipolaire C16 TX³ est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits sur deux pôles protégés. Son calibre 16 A convient aux installations nécessitant une coupure bipolaire compacte et claire dans un tableau modulaire. En 2 modules, il s’intègre facilement dans les coffrets et tableaux de distribution tout en répondant aux besoins courants en protection divisionnaire.

Courbe C adaptée aux usages les plus courants

Grâce à sa courbe de déclenchement C, ce disjoncteur modulaire bipolaire accepte les appels de courant modérés au démarrage, ce qui le rend pertinent pour de nombreux circuits d’équipements et de distribution générale. Il constitue un choix cohérent lorsque l’on recherche une protection à la fois sélective dans son usage et compatible avec des charges présentant un courant d’enclenchement supérieur à celui de circuits très résistifs.

Pouvoir de coupure 6 kA et limitation d’énergie de classe 3

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, avec une valeur de 10 kA à 230 V indiquée pour cette même norme. Il bénéficie également d’une classe de limitation énergétique 3, un point important pour réduire les effets thermiques et dynamiques liés à un défaut. Dans une logique de protection de tableau, cela contribue à mieux maîtriser l’énergie laissée passer en cas de court-circuit.

Format modulaire 2 pôles, pratique pour les tableaux électriques

Avec ses 2 pôles, ses 2 pôles protégés et sa largeur de 2 unités de division, ce disjoncteur TX³ s’installe dans les configurations où une protection bipolaire est requise. Sa profondeur totale de 44 mm facilite son intégration dans de nombreux coffrets. Le montage sur rail dans un tableau permet une mise en œuvre propre et rationnelle pour les professionnels comme pour les chantiers de rénovation technique.

Caractéristiques électriques pensées pour une exploitation stable

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V et une tension d’isolement Ui de 500 V. Sa tension nominale de tenue aux chocs Uimp de 4 kV et sa catégorie de surtension 3 en font un appareil adapté aux environnements de distribution électrique usuels. L’absence de neutre à connexion confirme qu’il s’agit bien d’une version bipolaire dédiée à la coupure de deux conducteurs protégés.

Compatibilité avec accessoires et évolutivité de l’appareillage

La possibilité d’ajouter des dispositifs supplémentaires apporte davantage de souplesse lors de la composition du tableau. Cette compatibilité est intéressante pour faire évoluer l’appareillage selon les contraintes d’exploitation, de signalisation ou d’auxiliaires de commande. Pour l’installateur, cela permet d’intégrer le disjoncteur dans une architecture modulaire cohérente au sein de la gamme TX³.

Un choix précis pour les besoins de protection bipolaire en 16 A

Ce disjoncteur bipolaire C16 6 kA 230/400 V répond à une recherche très ciblée : protéger efficacement un circuit sur deux pôles avec un encombrement réduit et des caractéristiques lisibles. Son indice de protection IP20, son degré de pollution 2 et sa conception modulaire en font une solution adaptée à l’intégration en tableau électrique, lorsque l’objectif est de sélectionner un disjoncteur 2P 16 A courbe C compatible avec une distribution propre, structurée et facile à identifier.
