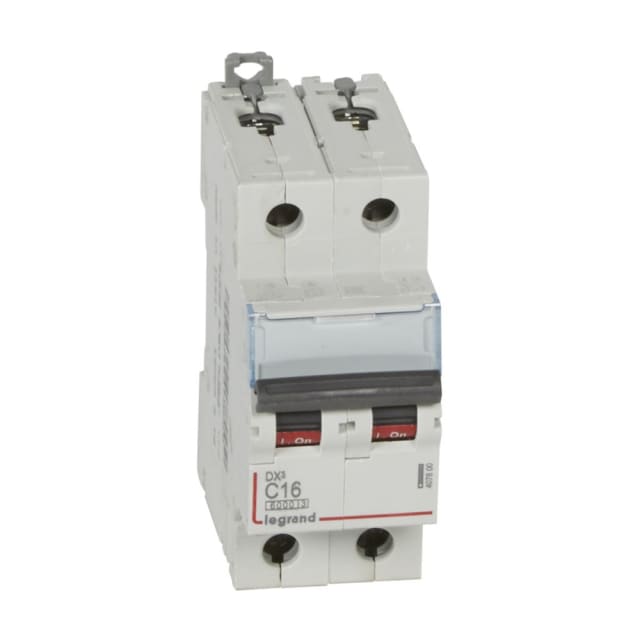

Disjoncteur bipolaire C16 400V DX³ 2 modules 407800

Disjoncteur bipolaire C16 400V DX³ 2 modules pour la protection des circuits

Ce disjoncteur bipolaire C16 DX³ en 2 modules est conçu pour assurer la protection magnétothermique et le sectionnement de circuits électriques en courant alternatif jusqu’à 400 V. Avec ses 2 pôles protégés et son calibre de 16 A, il convient aux applications où une coupure bipolaire est recherchée, avec un encombrement réduit dans le tableau. Sa courbe C le rend particulièrement adaptée aux usages courants présentant un appel de courant modéré au démarrage.

Courbe C 16 A : un choix adapté aux circuits avec appels de courant modérés

Le calibre 16 A associé à une courbe de déclenchement C permet de protéger efficacement des circuits alimentant par exemple des équipements ou lignes susceptibles de générer un courant d’appel supérieur à celui d’une charge purement résistive. Ce profil de déclenchement aide à éviter les coupures intempestives au démarrage tout en conservant une protection adaptée contre les surcharges et les courts-circuits.

Pouvoir de coupure élevé pour une intégration en tableau modulaire

Ce modèle affiche un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et de 6 kA à 400 V. Il atteint également 25 kA à 230 V et 10 kA à 400 V selon IEC 60947-2. Ces caractéristiques en font un disjoncteur modulaire pertinent pour des tableaux nécessitant un niveau de tenue cohérent avec des environnements techniques exigeants, tout en conservant un format compact de 2 modules.

Format 2 modules compact pour un montage propre et rationnel

Avec une largeur de 2 unités de division et une profondeur totale de 44 mm, ce disjoncteur bipolaire DX³ s’intègre facilement dans les coffrets et tableaux modulaires. Son faible encombrement facilite l’organisation de la distribution et laisse davantage de souplesse pour la répartition des protections. Cette compacité est un vrai atout lors de la conception ou de l’évolution d’un tableau où chaque module compte.

Raccordement souple pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilaire de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion permet de l’utiliser sur des configurations variées, aussi bien en création qu’en rénovation de tableau. Le produit ne prévoit pas de neutre connecté, ce qui confirme son positionnement comme disjoncteur bipolaire avec deux pôles protégés.

Tenue électrique et conditions d’utilisation maîtrisées

Prévu pour une fréquence de 50 à 60 Hz en tension AC, ce disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 contribue à mieux maîtriser l’énergie laissée passer en cas de défaut. Il est conçu pour fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, avec un degré de pollution 2 et un indice de protection IP20.

Compatible avec l’écosystème modulaire DX³ et les équipements additionnels

Issu de la gamme DX³, ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui facilite l’adaptation du tableau selon les besoins d’exploitation ou d’évolution de l’installation. Cette compatibilité avec les accessoires de la gamme permet de conserver une architecture modulaire cohérente, lisible et pratique à faire évoluer dans le temps.
