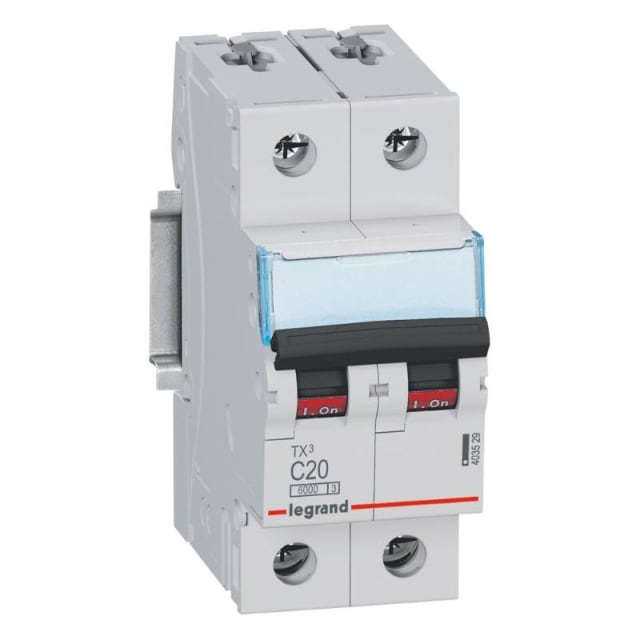

Disjoncteur bipolaire C20 6kA 230/400V TX³ 403529

Disjoncteur bipolaire C20 6kA pour la protection des circuits 230/400V

Ce disjoncteur bipolaire C20 de la série TX³ est conçu pour assurer la protection magnétothermique de circuits électriques en 230/400V AC. Avec un courant nominal de 20 A et une courbe de déclenchement C, il convient aux circuits nécessitant une bonne tenue aux appels de courant modérés, comme de nombreux usages d’alimentation en habitat, tertiaire léger ou petit équipement technique. Son format 2 pôles avec 2 pôles protégés permet une coupure simultanée des conducteurs concernés, pour une protection claire et adaptée aux tableaux modulaires.

Courbe C 20 A : un choix adapté aux circuits avec appels de courant modérés

Le calibre 20 A permet de protéger un circuit contre les surcharges et les courts-circuits tout en conservant une exploitation stable au quotidien. La courbe C est particulièrement indiquée lorsque les équipements raccordés génèrent un courant de démarrage supérieur à celui de charges purement résistives, sans nécessiter une courbe plus permissive. Cela en fait une solution cohérente pour de nombreuses lignes terminales ou départs modulaires où l’on recherche un bon équilibre entre sensibilité de protection et continuité d’usage.

Pouvoir de coupure 6 kA à 400 V et 10 kA à 230 V selon EN 60898

Ce modèle dispose d’un pouvoir de coupure assigné Icn de 10 kA à 230 V et de 6 kA à 400 V selon EN 60898. Il affiche également un pouvoir de coupure Icu de 6 kA selon IEC 60947-2 à 230 V comme à 400 V. Concrètement, ces valeurs permettent de l’intégrer dans des ensembles où le niveau de court-circuit présumé doit être pris en compte avec précision, tout en conservant un appareil compact de 2 modules. La classe de limitation énergétique 3 participe en outre à mieux contenir les effets du défaut sur l’installation en limitant l’énergie laissée passer.

Format modulaire 2 pôles compact pour coffret et tableau électrique

Avec une largeur de 2 unités de division et une profondeur totale de 44 mm, ce disjoncteur modulaire s’intègre facilement dans un tableau électrique ou un coffret de distribution lorsque l’espace disponible doit être optimisé. Sa conception bipolaire protège 2 pôles dans un encombrement réduit, ce qui simplifie l’organisation des rangées et la lisibilité des départs. Ce format est particulièrement apprécié pour les montages nets et rationnels dans les ensembles de protection et de distribution.

Caractéristiques électriques pensées pour une intégration technique maîtrisée

Ce disjoncteur fonctionne en courant alternatif 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces caractéristiques apportent un cadre technique cohérent pour les environnements de distribution modulaire où la tenue électrique de l’appareil doit être clairement identifiée. L’absence de neutre à connexion confirme qu’il s’agit bien d’un véritable disjoncteur bipolaire, et non d’une version phase + neutre, ce qui aide à sélectionner la bonne architecture de protection selon le circuit concerné.

Protection du tableau et compatibilité avec les montages modulaires

Ce modèle présente un indice de protection IP20 au niveau de l’appareil, adapté à son installation dans une enveloppe ou un tableau prévu à cet effet. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation dans des environnements électriques usuels de distribution intérieure. Le produit accepte par ailleurs des dispositifs supplémentaires, ce qui facilite l’évolution du tableau lorsque l’installation nécessite des fonctions complémentaires ou une adaptation de l’appareillage modulaire.

Une solution claire pour les installations recherchant un disjoncteur 2P C20 compact

Pour un besoin de disjoncteur bipolaire 20 A courbe C en 230/400V, ce modèle TX³ réunit les caractéristiques attendues : 2 pôles protégés, encombrement 2 modules, pouvoir de coupure 6 kA à 400 V, classe de limitation 3 et compatibilité avec les usages de protection modulaire courants. Il constitue un choix pertinent pour équiper un tableau électrique avec un appareil facile à identifier, techniquement lisible et bien adapté aux circuits demandant une protection bipolaire compacte et structurée.
