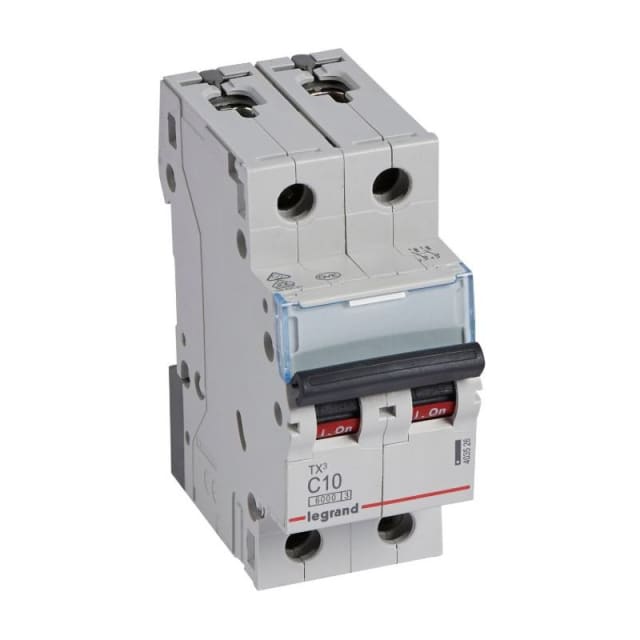

Disjoncteur bipolaire C10 6kA 230/400V TX³ 403526

Disjoncteur bipolaire C10 conçu pour la protection des circuits en 230/400 V

Ce disjoncteur bipolaire TX³ C10 est destiné à la protection des circuits électriques contre les surcharges et les courts-circuits. Avec ses 2 pôles protégés, il assure une coupure sur les deux conducteurs et convient aux installations modulaires en 230/400 V AC. Son calibre 10 A en fait un choix pertinent pour des départs nécessitant une protection précise et cohérente avec les sections et usages prévus au tableau.

Courbe C adaptée aux usages courants avec appels de courant modérés

Sa courbe de déclenchement C convient particulièrement aux circuits présentant un courant d’appel modéré au démarrage. Elle est bien adaptée à de nombreux usages en distribution terminale, notamment lorsque l’on recherche un bon équilibre entre protection efficace et continuité de service. Ce positionnement en fait un disjoncteur modulaire polyvalent pour une intégration propre dans un coffret électrique résidentiel ou tertiaire léger.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle affiche un pouvoir de coupure assigné selon EN 60898 de 10 kA à 230 V et de 6 kA à 400 V, avec un Icu de 6 kA selon IEC 60947-2 à 230 V comme à 400 V. Ces valeurs permettent de répondre aux besoins d’une protection modulaire exigeante sur des tableaux de distribution où la tenue au court-circuit doit être clairement identifiée. La classe de limitation énergétique 3 contribue également à mieux maîtriser l’énergie laissée passer en cas de défaut.

Format 2 modules pour une intégration simple dans le tableau

Avec une largeur de 2 modules, ce disjoncteur bipolaire s’intègre facilement dans les rangées de coffrets et armoires modulaires. Sa profondeur totale de 44 mm favorise une implantation pratique dans les tableaux lorsque l’encombrement doit rester maîtrisé. Ce format standard simplifie le repérage, l’organisation des départs et la réalisation d’un câblage plus lisible.

Caractéristiques électriques utiles pour les environnements de distribution

Ce disjoncteur TX³ fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent aux contraintes classiques rencontrées dans les ensembles de distribution électrique. Ces données techniques sont importantes pour sélectionner un appareil cohérent avec l’architecture du tableau et le niveau d’exigence de l’installation.

Protection des deux pôles avec conception modulaire TX³

Le disjoncteur protège 2 pôles et ne prévoit pas de conducteur neutre à connexion dédiée. Cette configuration bipolaire est recherchée lorsque la coupure simultanée des deux conducteurs fait partie du besoin de protection ou d’isolement du circuit. Dans la gamme TX³, ce type d’appareil permet de composer un tableau homogène et clair, avec la possibilité d’ajouter des dispositifs complémentaires compatibles selon l’architecture retenue.

Un choix pertinent pour composer un tableau de protection lisible et efficace

Pour un installateur comme pour un acheteur averti, ce disjoncteur modulaire 2P C10 réunit les informations essentielles attendues sur un appareil de protection : calibre 10 A, courbe C, format 2 modules, coupure bipolaire et pouvoir de coupure clairement défini. Il convient parfaitement lorsqu’il faut équiper un tableau avec un disjoncteur électrique compact, bien identifié et adapté à une distribution protégée en 230/400 V.
