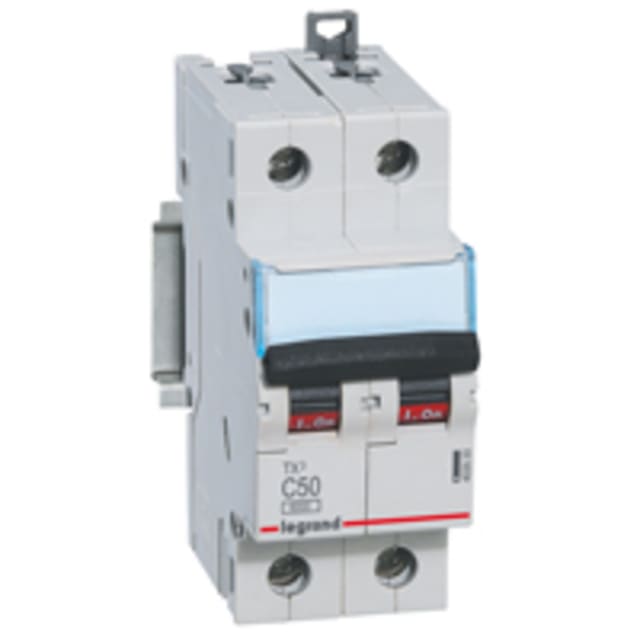

Disjoncteur bipolaire C50 6kA 230/400V TX³ 403533

Disjoncteur bipolaire C50 pour protection modulaire 230/400 V

Ce disjoncteur bipolaire TX³ en courbe C et calibre 50 A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en distribution modulaire. En 2 pôles protégés, il coupe simultanément les deux conducteurs et convient aux installations en 230/400 V AC. Son format 2 modules facilite son intégration dans un tableau électrique lorsque l’on recherche une protection compacte, lisible et adaptée à une intensité élevée.

Pouvoir de coupure 6 kA avec tenue adaptée aux usages courants de distribution

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898 et de 10 kA à 230 V selon EN 60898. Il affiche également un Icu de 6 kA selon IEC 60947-2 à 230 V comme à 400 V. Ces caractéristiques en font un disjoncteur modulaire pertinent pour des tableaux nécessitant une protection fiable des départs en courant alternatif, avec une bonne capacité de limitation de l’énergie grâce à sa classe 3.

Courbe C 50 A : une réponse adaptée aux circuits avec appels de courant modérés

Avec sa courbe de déclenchement C, ce disjoncteur bipolaire 50 A est adapté aux circuits pouvant présenter un courant d’appel modéré au démarrage. Il constitue un choix cohérent pour protéger des lignes d’alimentation ou des équipements dont le fonctionnement impose une protection plus tolérante qu’une courbe B, tout en conservant une coupure nette en cas de défaut. Le calibre 50 A permet de répondre aux besoins des circuits à intensité soutenue dans une architecture modulaire.

Format 2 modules pour une implantation simple dans le tableau

Sa largeur de 2 unités de division permet une implantation rationnelle dans les coffrets et tableaux de distribution. La profondeur totale de 44 mm contribue à une intégration pratique dans l’appareillage modulaire, notamment lorsque l’espace disponible doit être optimisé. Ce disjoncteur 2P s’inscrit ainsi dans une logique de tableau clair, structuré et facile à équiper.

Caractéristiques électriques utiles pour une protection modulaire complète

Ce disjoncteur TX³ fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation en environnement de distribution modulaire standard. L’indice de protection IP20 rappelle qu’il est destiné à être installé à l’intérieur d’un tableau ou d’un coffret adapté.

Deux pôles protégés sans neutre associé

Ce modèle comporte 2 pôles au total et 2 pôles protégés, avec absence de conducteur neutre à connexion. Cette configuration convient lorsque l’on recherche une protection bipolaire complète des conducteurs actifs, avec coupure simultanée sur les deux voies protégées. C’est un point important pour sélectionner le bon disjoncteur modulaire selon l’architecture réelle du circuit à protéger.

Compatible avec des dispositifs additionnels pour faire évoluer l’installation

Ce disjoncteur de la série TX³ accepte des dispositifs supplémentaires, ce qui permet d’envisager une adaptation de la protection en fonction des besoins du tableau. Cette possibilité est intéressante pour les installations qui doivent rester évolutives, tout en conservant une base modulaire homogène. Pour l’installateur comme pour le mainteneur, cela facilite la cohérence d’ensemble sur une rangée de protections.
