Interrupteur sectionneur différentiel 4P 160A pour coupure et sectionnement en charge

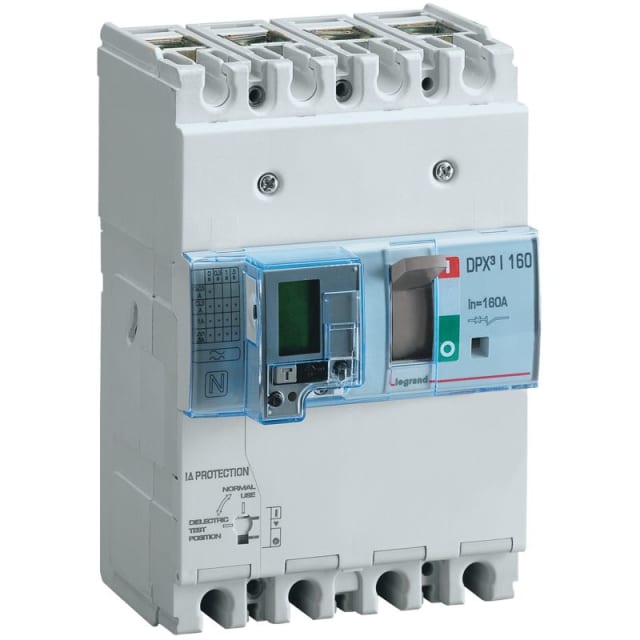

Ce modèle DPX3-I 160 en version 4 pôles est conçu pour assurer la coupure en charge et le sectionnement des circuits électriques basse tension, avec un calibre de 160 A adapté aux installations de distribution exigeantes. Son exécution différentielle en fait une solution pertinente lorsque l’on recherche à la fois une fonction d’isolement, une commande de coupure et une protection intégrée dans un format cohérent pour l’armoire ou le tableau.

Configuration 4 pôles adaptée aux réseaux triphasés avec neutre

La configuration 4P permet la coupure simultanée de l’ensemble des conducteurs actifs, ce qui répond aux besoins des installations où la continuité de service, la sécurité d’intervention et la maîtrise du sectionnement sont essentielles. Cette conception est particulièrement intéressante en tête de départ, sur des circuits de distribution ou dans des environnements techniques où une coupure franche et lisible de l’alimentation est recherchée.

Plage de tension étendue pour des usages de distribution variés

Avec une tension de dimensionnement de 220 à 690 V, cet interrupteur sectionneur différentiel s’intègre dans de nombreuses architectures de distribution basse tension. Cette plage d’utilisation apporte de la souplesse au moment du choix du matériel, notamment pour les tableaux de puissance, les coffrets de répartition et les ensembles où l’on attend un appareil capable d’accompagner des configurations électriques différentes sans changer de famille de produit.

Appareil complet avec unité de protection intégrée

L’appareil est fourni complet avec unité de protection, avec protection par mise à terre intégrée, dispositif de signalisation de déclenchement et déclencheur à sous-tension intégré. Concrètement, cela facilite la constitution d’un ensemble fonctionnel et lisible dès l’installation. Pour l’exploitant comme pour l’intégrateur, cela permet de s’orienter vers une solution déjà structurée pour la surveillance de l’état de l’appareil et la gestion des déclenchements.

Raccordement à vis frontal pour une intégration pratique en tableau

Le raccordement principal à vis, avec disposition des raccordements en face avant, simplifie l’intégration dans les tableaux et facilite l’accès lors du câblage, du contrôle et des opérations de maintenance. Cette implantation frontale est appréciée lorsque l’on cherche à conserver une lecture claire des connexions dans un espace technique organisé, tout en gardant une logique de câblage propre et accessible.

Commande par manette et possibilités d’évolution de l’équipement

L’organe de commande par manette offre une prise en main directe et une lecture immédiate de la position de l’appareil. Ce modèle dispose également de contacts auxiliaires intégrés avec un ouvreur et un inverseur, utiles pour le report d’état ou l’intégration dans une logique de signalisation. L’entraînement moteur n’est pas intégré d’origine, mais une motorisation reste prévue en option, ce qui permet d’envisager une évolution de l’installation sans changer d’appareil.

Montage en enveloppe technique avec compatibilité rail profilé

Prévu comme appareil à encastrer avec technique d’insertion définitive, ce DPX3-I 160 est adapté à un montage sur profilés chapeaux, avec possibilité de montage en option selon la configuration retenue. Cette polyvalence d’intégration est utile pour les professionnels qui doivent composer avec des architectures de coffrets ou d’armoires différentes, tout en conservant une base produit cohérente dans la distribution électrique.

Indice de protection IP30 pour environnement de tableau

Son indice de protection IP30 le destine à une intégration dans une enveloppe ou un tableau adapté, en environnement technique maîtrisé. Ce positionnement en fait un choix pertinent pour les applications de distribution où l’appareil est installé à l’intérieur d’un ensemble de protection et de commande, avec un niveau de robustesse conforme aux usages des équipements de tableau.
