Interrupteur-sectionneur tétrapolaire 100 A Vistop 022522

Interrupteur-sectionneur tétrapolaire 100 A pour coupure en charge et sectionnement visible

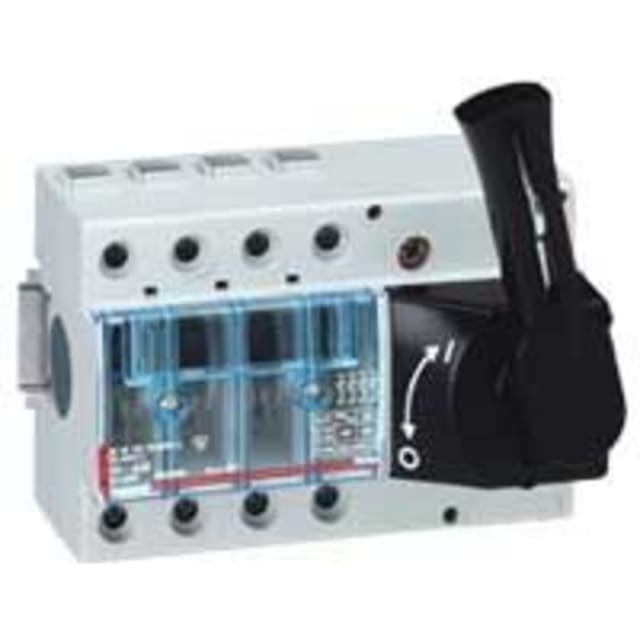

Cet interrupteur-sectionneur Vistop tétrapolaire 100 A est conçu pour assurer la coupure en charge et le sectionnement d’une installation avec une commande frontale directe par manette noire. Il convient aux environnements de distribution électrique où l’on recherche une séparation nette des circuits, notamment dans les tableaux et coffrets nécessitant une fonction d’interrupteur principal ou d’interrupteur de maintenance.

Configuration 4 pôles adaptée aux installations triphasées avec neutre

Avec ses 4 pôles, ce modèle répond aux besoins des installations triphasées avec neutre lorsque l’isolement simultané de l’ensemble des conducteurs est requis. Son courant assigné de 100 A permet de l’intégrer dans des ensembles de distribution basse tension demandant une capacité de coupure robuste en exploitation courante. Sa tension assignée de service jusqu’à 690 V élargit son usage aux architectures de puissance et de protection exigeantes.

Commande frontale compacte avec encombrement optimisé en tableau

Sa commande frontale facilite l’accès et la manœuvre en face avant, un point pratique pour les tableaux où la lisibilité et l’ergonomie de commande sont importantes. Le format annoncé à 9 modules de 17,5 mm permet une implantation cohérente dans un coffret modulaire, tout en conservant un appareil capable de gérer des intensités élevées. Ses dimensions de 157,5 mm de largeur, 90 mm de hauteur et 98 mm de profondeur aident à préparer un montage propre dans les enveloppes techniques adaptées.

Fonction interrupteur principal et maintenance avec poignée verrouillable

Ce Vistop peut être utilisé comme interrupteur principal ainsi que comme interrupteur de maintenance ou de réparation. La poignée est verrouillable en position ouverte, ce qui permet de sécuriser l’accès pendant une intervention et de mieux maîtriser la remise sous tension. Cette configuration est particulièrement pertinente pour les opérations de consignation simples sur équipements, armoires et départs de distribution.

Pouvoir de service dimensionné pour les applications de distribution et de motorisation

Ce modèle affiche une puissance de service de 55 kW en AC-23 à 400 V ainsi qu’une puissance de service de mesure AC-3 de 100 kW à 400 V, ce qui le rend adapté aux circuits de distribution et à certaines applications de commande ou d’isolement liées à des charges motorisées. Le courant conditionnel de court-circuit de 12 kA et le courant assigné de courte durée admissible de 3,5 kA participent à son bon positionnement dans des ensembles où la coordination des protections doit être clairement définie.

Raccordement à vis et possibilités de fixation pour intégration en coffret

Le raccordement principal à vis simplifie le serrage des conducteurs dans une logique d’installation classique en tableau. L’appareil est prévu pour un montage en distributeur et peut être adapté à une fixation frontale à 4 trous ainsi qu’à une fixation frontale centrale, ce qui apporte de la souplesse au moment de l’intégration. Cette polyvalence de pose aide à conserver une architecture claire dans les coffrets de répartition et les ensembles de commande.

Un appareil de coupure clair pour tableaux, protections et distribution électrique

Grâce à sa conception à encastrer, sa manette frontale noire, son indice de protection frontal IP2X et son positionnement dans la gamme Vistop, cet interrupteur-sectionneur tétrapolaire 100 A constitue une solution pertinente pour équiper un tableau de distribution électrique avec une fonction de coupure générale ou de sectionnement local. Il répond bien aux besoins des installateurs recherchant un appareillage lisible, compact et directement exploitable dans les environnements de protection et de distribution.
