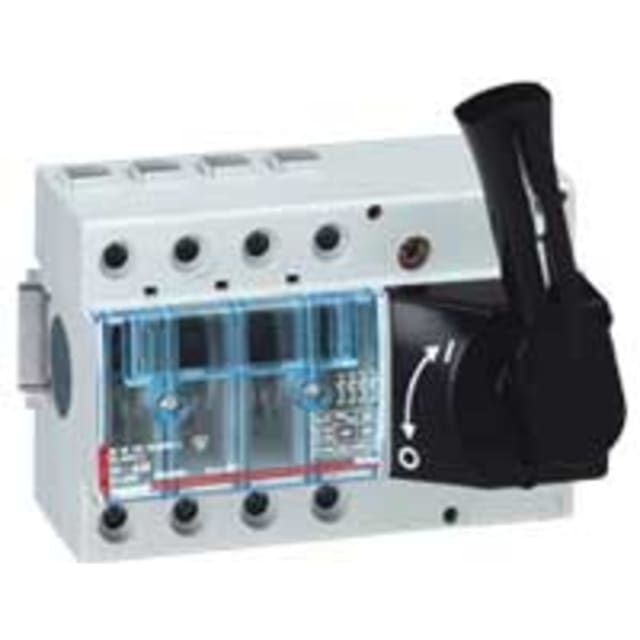

Interrupteur-sectionneur tétrapolaire 125 A Vistop 022539

Interrupteur-sectionneur tétrapolaire 125 A pour coupure en charge et sectionnement

L’interrupteur-sectionneur tétrapolaire Vistop 125 A est conçu pour assurer la coupure en charge et le sectionnement de circuits électriques en tableau. Sa configuration 4 pôles permet de traiter les installations nécessitant une coupure simultanée de l’ensemble des conducteurs concernés. Cette version à commande frontale avec manette noire convient particulièrement aux intégrations en façade de coffret ou d’armoire, lorsque l’on recherche une commande directe, lisible et simple à exploiter.

Commande frontale directe adaptée aux tableaux et coffrets

Ce modèle est prévu pour une technique d’encastrement fixe et une implantation en face avant. Il est compatible avec une fixation frontale à 4 trous, une fixation frontale centrale ainsi qu’un montage en distributeur, ce qui facilite son intégration dans de nombreux ensembles de distribution. Son format annoncé à 9 modules de 17,5 mm permet d’anticiper plus facilement l’occupation dans le tableau. La manette en façade offre une prise en main nette pour les opérations d’ouverture et de fermeture du circuit.

Calibre 125 A et tenue électrique adaptée aux usages de distribution

Avec un courant permanent nominal de 125 A et une tension de service jusqu’à 690 V, cet interrupteur-sectionneur répond aux besoins de coupure et d’isolement sur des installations de puissance. Il affiche une puissance de service de 70 kW en AC-23 à 400 V, une puissance de commutation de 70 kW à 400 V ainsi qu’une puissance de service de 125 kW en AC-3 à 400 V. Ces caractéristiques le destinent à des applications où la maîtrise de la coupure et la continuité d’exploitation du tableau sont des points déterminants.

Sécurité d’exploitation et consignation par poignée cadenassable

La poignée noire est verrouillable en position ouverte, un atout pratique pour les opérations de maintenance et de réparation. Cette exécution permet de sécuriser l’appareil lors des interventions en empêchant une remise sous tension involontaire. Le produit est d’ailleurs prévu pour une utilisation en tant qu’interrupteur principal et comme interrupteur de maintenance ou de réparation. En façade, l’indice de protection IP2X participe aussi à une utilisation adaptée en environnement de tableau.

Conception pensée pour une coupure franche et un usage technique exigeant

La gamme Vistop est destinée au sectionnement des installations et à la sécurité des intervenants lors des opérations techniques. Sur cette version 4 pôles 125 A, la commande frontale directe s’associe à une architecture adaptée aux besoins de coupure nette dans les ensembles de distribution. L’appareil ne comporte pas de commande motorisée intégrée, ni d’entraînement moteur ou de déclencheur de tension en option sur cette version, ce qui en fait une solution orientée vers la commande manuelle directe.

Raccordement à vis et intégration claire dans l’appareillage

Le raccordement principal se fait par connexion à vis, une configuration appréciée pour le serrage maîtrisé des conducteurs dans les équipements de distribution. Avec des dimensions de 157,5 mm de largeur, 90 mm de hauteur et 98 mm de profondeur, ce modèle peut être intégré en tenant compte précisément de l’encombrement disponible dans le coffret. L’absence de contacts auxiliaires intégrés permet aussi de partir sur une base simple lorsque l’application ne nécessite pas de signalisation locale ou de report d’état dès l’origine.

Un choix pertinent pour les fonctions d’isolement en armoire électrique

Ce Vistop tétrapolaire 125 A convient aux professionnels qui recherchent un interrupteur-sectionneur de tableau pour assurer une fonction de coupure générale, de sectionnement ou de maintenance sur une installation. Son positionnement en commande frontale, son calibre élevé, son verrouillage possible et sa compatibilité avec différents modes de fixation en font une réponse cohérente pour les armoires et tableaux de distribution où la lisibilité de commande et la simplicité d’intégration sont essentielles.
