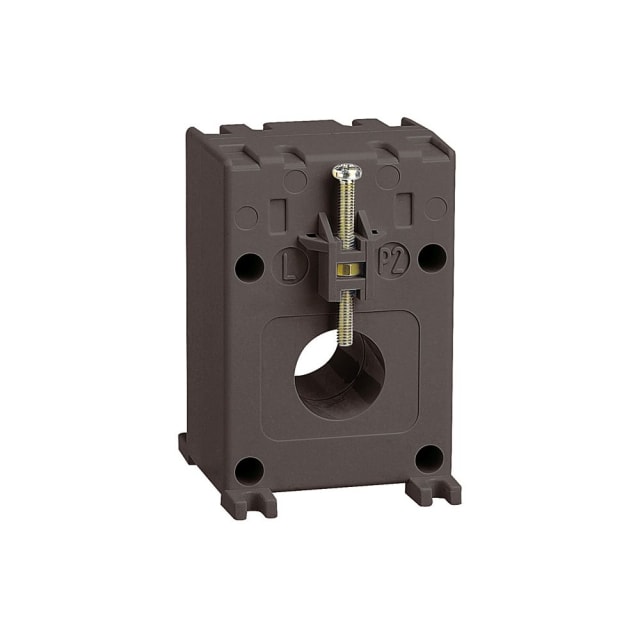

Transformateur de courant fermé 160/5 3 VA 0,5 % 412105

Transformateur de courant fermé 160/5 pour mesure sur tableau électrique

Ce transformateur de courant fermé 160/5 est conçu pour la mesure indirecte du courant dans les installations électriques. Il permet d’abaisser un courant primaire jusqu’à 160 A vers un secondaire normalisé 5 A, afin d’alimenter un appareil de mesure, de comptage ou de contrôle. Son format fermé convient aux intégrations propres et sécurisées dans les tableaux de distribution, en particulier lorsqu’une mesure stable et exploitable est nécessaire.

Rapport 160/5 A adapté aux circuits de mesure et de supervision

Avec un courant primaire assigné de 160 A et un secondaire de 5 A, ce transformateur répond aux usages classiques de comptage et de suivi énergétique sur réseaux basse tension. Il s’intègre facilement dans une chaîne de mesure avec compteur, centrale de mesure ou instrumentation compatible 5 A. Ce rapport de transformation permet de remonter une information de courant exploitable sans faire transiter le courant de puissance directement dans l’appareil de lecture.

Précision 0,5 et puissance 3 VA pour une mesure cohérente

Sa classe de précision 0,5 le destine aux applications où la qualité de la mesure compte, notamment pour le suivi d’installation, la répartition des charges et certaines fonctions de contrôle. La puissance apparente de 3 VA indique la charge secondaire admissible dans de bonnes conditions d’utilisation. Ce point est important pour conserver une mesure correcte avec les équipements raccordés en aval, en tenant compte de la longueur de liaison et de l’impédance du circuit secondaire.

Passage sur câble ou barre avec ouverture de 21 mm

Ce modèle fermé dispose d’une ouverture de 21 x 21 mm, compatible avec le passage d’un câble de diamètre adapté ou d’une barre, notamment au format 16 x 12,5 mm selon les données produit relevées sur les fiches de distribution. Cette géométrie facilite le choix dans les coffrets et armoires où l’encombrement et la section du conducteur sont déterminants. Le format fermé convient particulièrement lorsque l’on recherche une installation claire, bien maintenue et sans approximation sur le passage du conducteur primaire.

Raccordement secondaire à vis pour une connexion nette

La connexion secondaire s’effectue par bornes à vis, une solution appréciée en environnement de tableau pour obtenir un serrage franc et durable. Ce type de raccordement simplifie le câblage vers l’appareil de mesure tout en restant pratique lors des opérations de repérage, de maintenance ou de remplacement. Le produit comporte une entrée primaire unique, ce qui correspond à une mesure sur un conducteur traversant l’ouverture.

Conçu pour circuit de sécurité avec protection contre les contacts physiques

Ce transformateur est donné comme modèle pour circuit de sécurité et intègre une protection contre les contacts physiques. Cette conception contribue à une mise en œuvre adaptée aux environnements techniques où la maîtrise du câblage et la protection des parties accessibles sont recherchées. Le produit est également étalonné, ce qui renforce sa pertinence dans les montages où la cohérence de la mesure constitue un critère de choix important.

Un choix pertinent pour comptage, instrumentation et gestion d’énergie

Ce transformateur de courant fermé 160/5 3 VA s’adresse aux intégrateurs, installateurs et mainteneurs qui ont besoin d’un composant de mesure précis, simple à raccorder et compatible avec les équipements standards en secondaire 5 A. Il trouve naturellement sa place dans les tableaux électriques dédiés au comptage, à la supervision des départs, au contrôle des consommations et à l’analyse des charges. Son positionnement technique en fait une solution adaptée lorsque l’on recherche un transformateur de courant compact, précis et pensé pour l’appareillage de mesure sur tableau.
