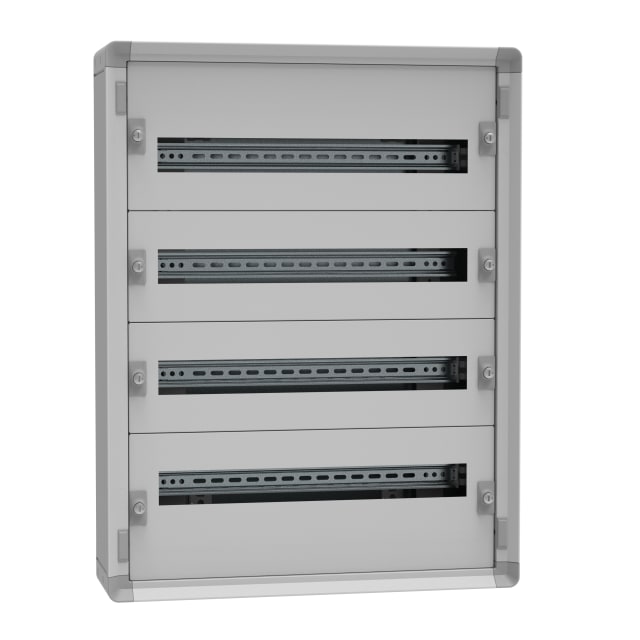

Coffret électrique métallique saillie 4×24 modules IP30

Coffret électrique métallique saillie 4×24 modules IP30 : une solution de distribution fiable et évolutive

Ce coffret électrique métallique en saillie est conçu pour accueillir jusqu’à 96 modules répartis sur 4 rangées de 24 modules. Il répond aux besoins des installations de distribution électrique nécessitant un support robuste, compact et organisé pour l’intégration des protections et des circuits.

Avec son montage en saillie, il s’installe facilement en surface dans un local technique, un atelier, une zone tertiaire ou toute application nécessitant un tableau accessible et lisible. Son format métallique apporte une réponse adaptée aux environnements où la solidité du coffret et la tenue mécanique sont importantes.

Les atouts du coffret

• Capacité 96 modules : idéal pour des tableaux de distribution plus complets ou des extensions d’installation.
• 4 rangées de 24 modules : facilite la répartition des appareillages et l’organisation des circuits.
• Indice IP30 : adapté aux installations intérieures protégées des contacts et des corps solides de petite taille.
• Résistance aux chocs IK07 : un niveau de tenue mécanique intéressant pour les zones techniques courantes.
• Barreau de terre intégré : simplifie l’intégration du tableau et la mise à la terre des équipements.
• Châssis extractible : facilite la préparation, le câblage et la maintenance du coffret.

Pour quels usages ce tableau de distribution est-il adapté ?

Ce coffret de distribution métallique convient particulièrement aux installations nécessitant une capacité de réserve importante et une organisation claire des protections. Il peut être utilisé dans des contextes résidentiels avancés, tertiaires ou techniques, dès lors qu’un tableau en saillie est recherché.

Sa structure à quatre rangées permet de mieux répartir les appareillages modulaires et d’anticiper les évolutions de l’installation, ce qui est un vrai atout lors de projets neufs comme en rénovation.

Dimensions et implantation

• Hauteur : 750 mm
• Largeur : 575 mm
• Profondeur : 147 mm
• Montage : en saillie
• Porte : sans porte

Ces dimensions doivent être prises en compte dès la phase de préparation du chantier afin de prévoir l’encombrement, l’accessibilité au câblage et l’ergonomie d’intervention. L’absence de porte offre un accès direct aux modules, selon l’organisation retenue sur site.

Points de vigilance avant installation

• Vérifier que l’environnement d’installation est compatible avec un IP30.
• Prévoir l’espace nécessaire au coffret et aux dégagements de câblage.
• Choisir les appareillages modulaires en fonction du besoin réel de l’installation.
• Contrôler la cohérence entre la capacité de 96 modules et l’évolution future du tableau.

Références produit pour une identification sûre

Pour éviter toute confusion lors de la commande ou du chantier, ce produit est identifié par la référence fabricant 1CO4R24S, la référence commerciale 8703568 et le SKU 8703568. Ces repères facilitent le choix du bon coffret pour votre projet.

En résumé

Le coffret électrique métallique saillie 4×24 modules IP30 est une solution sérieuse pour structurer une distribution électrique de capacité importante, avec un châssis extractible, un barreau de terre intégré et une conception adaptée aux installations intérieures en saillie. Un choix pertinent pour gagner en organisation, en lisibilité et en fiabilité sur le long terme.
