Châssis prêt à l’emploi plastique 700×500 433004

Châssis prêt à l’emploi pour coffret 700 x 500 mm

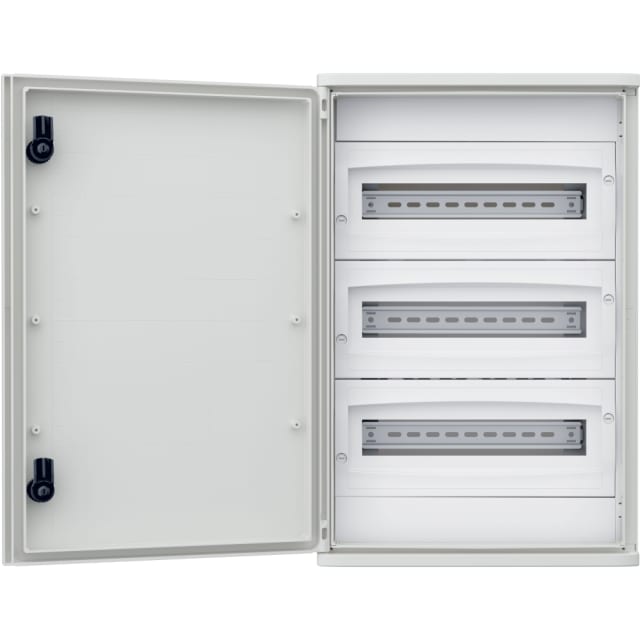

Ce châssis prêt à l’emploi avec habillage plastique est conçu pour l’équipement de coffrets en saillie au format 700 x 500 mm. Il constitue une base de distribution modulaire déjà structurée, adaptée à l’intégration d’appareillages sur rails DIN dans un tableau électrique ou un coffret de distribution. Sa conception en version prête à poser permet de gagner du temps au montage tout en offrant une implantation nette et lisible.

Configuration modulaire 4 rails DIN de 21 modules

Le châssis intègre 4 rails DIN avec 21 unités de division par rail, soit une capacité totale de 84 modules. Cette configuration convient particulièrement aux besoins de répartition, de protection et d’organisation de départs dans les installations nécessitant plusieurs rangées distinctes. Le format est bien adapté à la mise en place de protections modulaires, de commandes et d’auxiliaires dans un ensemble de distribution structuré.

Habillage plastique avec couverture voyante

Ce modèle est équipé d’un habillage plastique avec couverture, de type voyant. Cette configuration permet une présentation propre de la façade tout en facilitant l’accès visuel à l’implantation modulaire. L’ensemble apporte une finition adaptée aux coffrets de distribution où la lisibilité en face avant et la séparation des zones d’appareillage participent à une intégration plus claire.

Dimensions adaptées à une intégration précise

Avec une hauteur de 700 mm, une largeur de 500 mm et une profondeur de 85 mm, ce châssis est dimensionné pour s’intégrer dans les coffrets compatibles de même format. Ces cotes permettent de préparer une distribution modulaire sur plusieurs rangées sans recourir à une plaque de montage, ce qui oriente le produit vers des montages centrés sur l’appareillage modulaire plutôt que sur des équipements de fond de coffret.

Compatible avec les coffrets Atlantic et Marina

Ce châssis modulaire en kit est destiné aux coffrets industriels Atlantic et Marina au format 700 x 500 mm. Il est constitué de montants, plastrons et rails symétriques, dans une finition plastique. Cette compatibilité en fait une solution pertinente pour compléter ou aménager un coffret de distribution de cette gamme, avec une implantation pensée pour recevoir directement les modules sur rails DIN.

Montage pratique pour le câblage en atelier ou sur site

La conception du châssis permet l’extraction du cadre pour réaliser le câblage à l’extérieur du coffret. Ce point est particulièrement utile pour préparer l’équipement plus confortablement avant remise en place, notamment lorsque la densité modulaire impose une organisation rigoureuse des départs. Ce mode de montage facilite également les opérations d’agencement et de repérage lors de la constitution du tableau.

Une solution pensée pour la distribution modulaire

Ce châssis est livré avec couverture, mais sans bornes N/PE et sans plaque de montage. Il convient donc avant tout aux configurations où la distribution est organisée autour d’appareillages modulaires, avec une gestion des accessoires réalisée selon les besoins du coffret final. Pour un tableau de distribution en saillie ou un coffret technique nécessitant 4 rangées de 21 modules, ce format 700 x 500 offre une base claire, cohérente et directement exploitable.
