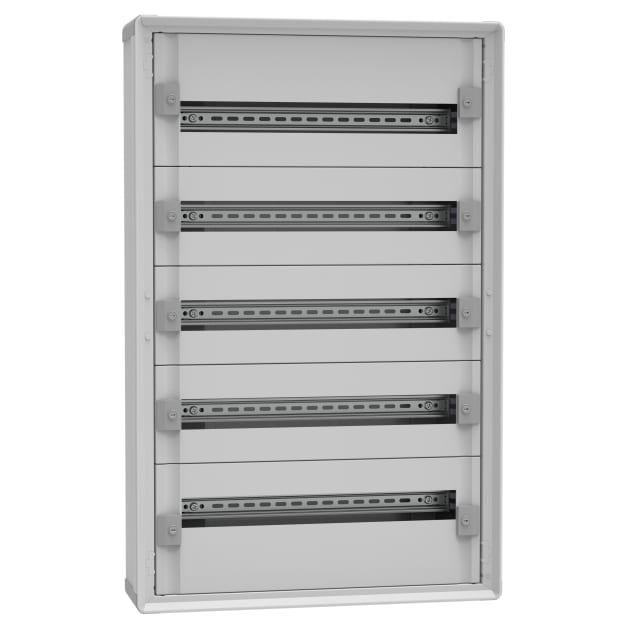

Coffret électrique saillie 5×24 modules XL³HP IP30

Coffret électrique saillie 5×24 modules XL³HP IP30 : une solution de distribution généreuse et organisée

Le coffret électrique saillie 5×24 modules XL³HP IP30 est conçu pour accueillir un nombre important d’appareillages modulaires dans une installation propre, lisible et évolutive. Avec ses 5 rangées de 24 modules, il offre une capacité totale de 120 modules, idéale pour les tableaux de distribution nécessitant de nombreuses protections, commandes ou circuits spécialisés.

Sa conception en pose saillie facilite l’installation en apparent, notamment dans les locaux techniques, tertiaires, ateliers, zones de service ou parties communes. Son format généreux permet de structurer efficacement le câblage et de conserver une bonne accessibilité aux équipements montés sur rail DIN.

Les atouts du coffret XL³HP

• Capacité élevée : 120 modules au total pour les installations électriques complexes.
• 5 rangées de 24 modules : organisation claire et répartition facilitée des circuits.
• Montage sur rail DIN : compatible avec les appareillages modulaires courants.
• Pose saillie : mise en œuvre simple en apparent.
• IP30 : adapté aux environnements intérieurs protégés.
• IK04 : tenue aux chocs adaptée à un usage courant en intérieur.
• Classe II équivalente : niveau d’isolation rassurant pour l’installation.
• Borniers automatiques et bornier de terre : raccordement plus pratique et câblage mieux structuré.

Un coffret pensé pour les installations exigeantes

Ce tableau de distribution s’adresse aux projets qui demandent de la place, de la méthode et une réserve de modules disponible. Sa largeur de 575 mm, sa hauteur de 900 mm et sa profondeur de 147 mm permettent d’intégrer une quantité importante d’équipements tout en conservant un encombrement maîtrisé pour un coffret de cette capacité.

La profondeur d’encastrement de 110 mm aide à anticiper la préparation de l’emplacement lors de la pose. Le format saillie convient particulièrement lorsque l’encastrement n’est pas recherché ou n’est pas possible, tout en assurant un accès direct aux composants.

Pour quels usages choisir ce tableau de distribution ?

Le coffret électrique 5 rangées trouve sa place dans de nombreux contextes où les besoins en protection et en distribution sont conséquents :

• locaux techniques et utilitaires ;
• installations tertiaires ;
• petits collectifs ou parties communes ;
• ateliers et espaces de maintenance ;
• tableaux principaux ou tableaux divisionnaires à forte densité de modules.

Sa capacité importante facilite la répartition des circuits et laisse de la marge pour des évolutions futures, ce qui est un vrai atout lorsque l’installation doit rester évolutive dans le temps.

Confort de pose et câblage facilité

Grâce à ses borniers automatiques et à son bornier de terre, ce coffret contribue à une installation plus ordonnée. Le passage et le repérage des conducteurs sont simplifiés, ce qui favorise un câblage propre et une maintenance plus lisible.

Le montage sur rail DIN permet d’intégrer facilement les appareils modulaires de distribution et de protection. Le coffret est ainsi adapté aux installations où la clarté du tableau, l’accessibilité des circuits et la qualité de finition sont essentielles.

Caractéristiques techniques à retenir

• Mode de pose : Saillie
• Nombre de rangées : 5
• Modules par rangée : 24
• Nombre total de modules : 120
• Indice de protection : IP30
• Tenue aux chocs : IK04
• Hauteur : 900 mm
• Largeur : 575 mm
• Profondeur : 147 mm
• Profondeur d’encastrement : 110 mm
• Couleur : Gris RAL 7035
• Matière : Plastique
• Montage : Rail DIN
• Bornier de terre : Oui
• Borniers automatiques : Oui
• Classe d’isolation : Classe II équivalente
• Courant assigné : Jusqu’à 160 A

À vérifier avant la commande

Avant de choisir ce coffret, il est recommandé de vérifier l’espace disponible sur site, le nombre de modules réellement nécessaire, ainsi que l’organisation des circuits à intégrer. Sa grande capacité le destine à des tableaux où la réserve de place et la lisibilité du câblage sont prioritaires.

Pour une sélection fiable, la référence 8703572 et la référence fabricant 1CO5R24SPL permettent d’identifier précisément ce modèle de coffret électrique saillie XL³HP.

Un choix pertinent pour un tableau propre, évolutif et professionnel

Le coffret électrique saillie 5×24 modules XL³HP IP30 combine volume, organisation et facilité d’intégration. Il constitue une base solide pour réaliser un tableau de distribution soigné, adapté aux installations nécessitant un grand nombre de modules et une distribution clairement structurée.

Pour les professionnels comme pour les chantiers exigeants, c’est un coffret pensé pour simplifier la pose, sécuriser le câblage et accompagner les besoins actuels comme les évolutions futures.
