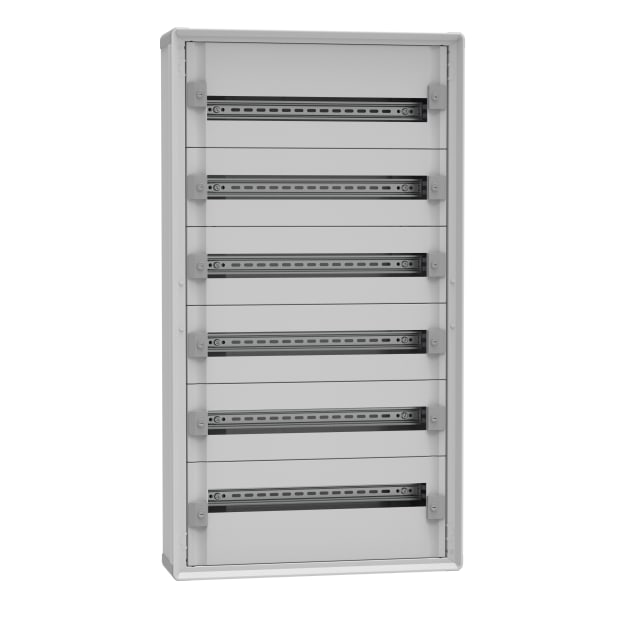

Coffret électrique saillie 144 modules XL³HP 160 IP30

Coffret électrique saillie 144 modules XL³HP 160 IP30 : une solution de distribution fiable et évolutive

Le coffret électrique saillie 144 modules XL³HP 160 IP30 est conçu pour accueillir et répartir les circuits électriques dans les installations nécessitant un tableau de distribution spacieux, robuste et facilement accessible. Avec sa configuration 6 rangées de 24 modules, il offre une capacité confortable pour organiser protections, commande et distribution dans un encombrement maîtrisé.

Issu de la série XL³ HP 160, ce coffret de distribution plastique en saillie répond aux besoins des installations tertiaires, résidentielles collectives ou petits sites techniques où la lisibilité du câblage et la facilité d’intervention sont essentielles. Sa conception permet un montage propre sur paroi, tout en gardant un accès simple aux appareils modulaires sur rail DIN.

Les atouts du coffret XL³HP 160 144 modules

• Capacité de 144 modules pour une distribution étendue et évolutive.
• Montage en saillie idéal lorsque l’encastrement n’est pas souhaité ou possible.
• Châssis extractible facilitant l’installation, le câblage et la maintenance.
• Bornier de terre automatique pour un raccordement plus pratique.
• Classe II pour une isolation renforcée adaptée à de nombreux environnements.
• Indice IP30 adapté aux locaux intérieurs protégés.
• Résistance aux chocs IK04 pour un usage courant en tableau intérieur.

Un coffret pensé pour une installation claire et durable

Avec ses dimensions de 1050 mm de hauteur, 575 mm de largeur et 147 mm de profondeur, ce coffret propose un format généreux permettant une implantation lisible des équipements. La configuration en 6 rangées × 24 modules facilite l’organisation des circuits, la séparation des fonctions et les évolutions futures de l’installation.

Le montage sur rail DIN assure une compatibilité avec les appareils modulaires couramment utilisés en protection et distribution électrique. Le châssis extractible simplifie le travail de pose et permet d’intervenir plus confortablement lors du câblage ou des modifications ultérieures.

Caractéristiques techniques principales

• Type de coffret : coffret de distribution plastique en saillie
• Série : XL³ HP 160
• Configuration : 6 rangées × 24 modules
• Capacité : 144 modules
• Hauteur : 1050 mm
• Largeur : 575 mm
• Profondeur : 147 mm
• Indice de protection : IP30
• Résistance aux chocs : IK04
• Couleur : gris clair RAL 7035
• Tenue au feu : 750 °C
• Courant assigné : jusqu’à 160 A
• Montage : rail DIN
• Châssis : extractible
• Bornier de terre : automatique
• Classe d’isolation : classe II
• Référence commerciale : 8703578
• Référence fabricant : 1CO6R24SPL

Pour quels usages choisir ce coffret de distribution ?

Ce coffret est particulièrement adapté aux installations qui exigent un nombre important de modules à répartir de façon ordonnée. Il convient notamment pour :

• les tableaux principaux ou secondaires en habitat collectif ou individuel de grande taille ;
• les locaux techniques et zones de distribution intérieure ;
• les installations tertiaires nécessitant de multiples départs ;
• les projets où une évolution future des circuits doit être anticipée.

Sa conception en saillie le rend pertinent lorsque le support ne permet pas un encastrement, ou lorsque l’on privilégie un accès rapide aux équipements pour la maintenance.

Points de vigilance avant l’achat

Avant de sélectionner ce coffret, vérifiez bien la place disponible sur le support mural et le nombre de modules réellement nécessaires à votre installation. L’indice IP30 indique un usage en intérieur protégé : ce modèle n’est donc pas destiné aux environnements exposés à l’humidité ou à la poussière importante.

Pensez également à contrôler la compatibilité avec vos appareils modulaires et à prévoir l’implantation des protections, borniers et réserves de câblage afin de conserver un tableau lisible, évolutif et conforme aux bonnes pratiques de pose.

Un choix professionnel pour une distribution électrique bien organisée

Le coffret électrique saillie 144 modules XL³HP 160 IP30 combine capacité, facilité d’installation et finition soignée. Son format généreux, son châssis extractible et son bornier de terre automatique en font une solution pratique pour construire un tableau de distribution fiable, clair et adapté aux besoins d’une installation moderne.
