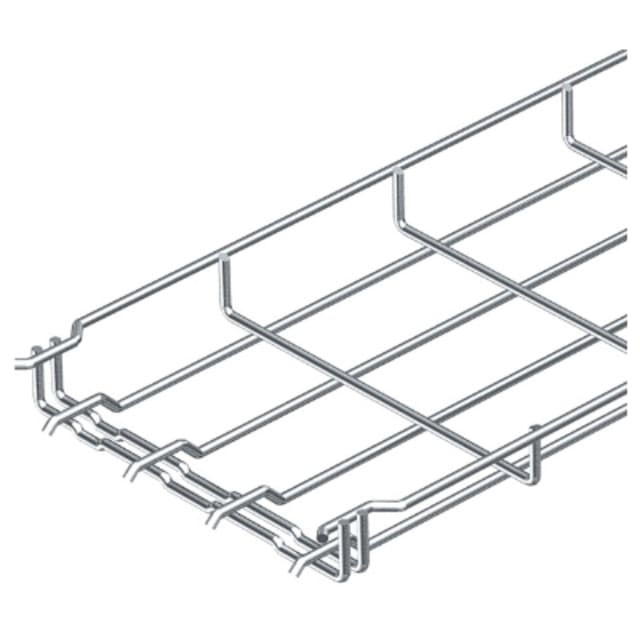

Chemin de câbles treillis galvanisé 100×35 6000062

Chemin de câbles treillis galvanisé 100×35 pour cheminement électrique apparent

Ce chemin de câbles treillis 100×35 est conçu pour le passage et l’organisation de câbles dans les installations électriques tertiaires, industrielles et techniques. Sa forme en U et sa structure en fil d’acier permettent un cheminement propre, aéré et facile à intégrer dans les locaux techniques, plafonds, faux-plafonds, ateliers ou zones de distribution. Avec sa largeur de 100 mm, sa hauteur latérale de 35 mm et sa longueur de 3 mètres, il convient aux réseaux nécessitant un support compact et rationnel.

Treillis acier galvanisé avec raccordement intégré pour une pose plus directe

Ce modèle en acier bénéficie d’un traitement de surface galvanisé par voie électrolytique, adapté aux environnements intérieurs où l’on recherche une protection de surface courante et une finition nette. Son raccordement intégré constitue un avantage concret au moment de l’assemblage : il simplifie la continuité entre longueurs et facilite la mise en œuvre sur chantier, avec moins d’accessoires à prévoir pour le raccordement linéaire.

Format 100 x 35 mm adapté aux câbles de puissance, de commande et de communication

Grâce à sa section utilisable de 3500 mm², ce chemin de câbles treillis galvanisé permet de regrouper différents types de conducteurs tout en conservant une bonne lisibilité de l’installation. Le format 100 mm de large x 35 mm de haut est particulièrement pertinent lorsque l’on souhaite canaliser un volume de câbles modéré sans surdimensionner le cheminement. La conception treillis favorise également le passage des attaches et la création de dérivations ou sorties de câbles avec une grande souplesse sur le terrain.

Structure légère pour manipulation, découpe et adaptation sur chantier

Avec un poids de 0,5 kg par mètre, ce chemin de câbles métallique reste facile à manipuler lors du transport, du levage et de la pose. Les fils longitudinaux et transversaux de 3,9 mm offrent une structure cohérente pour les installations courantes, tout en facilitant les ajustements de parcours. Ce type de chemin de câbles est apprécié lorsque l’installateur doit adapter rapidement le tracé, contourner un obstacle, préparer une descente ou optimiser la distribution des câbles sans alourdir l’ouvrage.

Portées de support jusqu’à 2 mètres selon les charges admissibles indiquées

Pour le dimensionnement de l’installation, ce modèle admet un espacement possible des supports de 1 à 2 mètres. Les charges de travail sécurisées maximales selon l’IEC 61537 sont de 250 N/m avec des supports espacés de 1,0 m, 110 N/m à 1,5 m et 100 N/m à 2,0 m. Ces valeurs permettent d’orienter précisément le choix des portées en fonction de la densité de câbles prévue, du niveau de réserve souhaité et des contraintes mécaniques de l’ouvrage.

Solution de cheminement ouverte pour ventilation et accès aux câbles

La conception en treillis est particulièrement intéressante lorsque l’on souhaite conserver un accès visuel rapide au câblage et favoriser la circulation de l’air autour des conducteurs. Ce principe facilite aussi les opérations d’ajout, de séparation ou de reprise de câbles au fil des évolutions de l’installation. Pour les réseaux techniques évolutifs, ce type de chemin de câbles apporte une vraie souplesse d’exploitation tout en gardant un cheminement clair et ordonné.

Choix pertinent pour installation, fixation et raccordement en environnement intérieur

Ce chemin de câbles métallique 100×35 s’adresse aux professionnels qui recherchent une solution de support compacte, légère et simple à mettre en œuvre pour la distribution des câbles. Il trouve naturellement sa place dans les projets d’installation, de fixation et de raccordement où l’on privilégie un cheminement apparent bien structuré. Son format, sa longueur de 3 mètres et son raccord préformé intégré en font une option efficace pour constituer des lignes de câbles propres, continues et faciles à faire évoluer.
