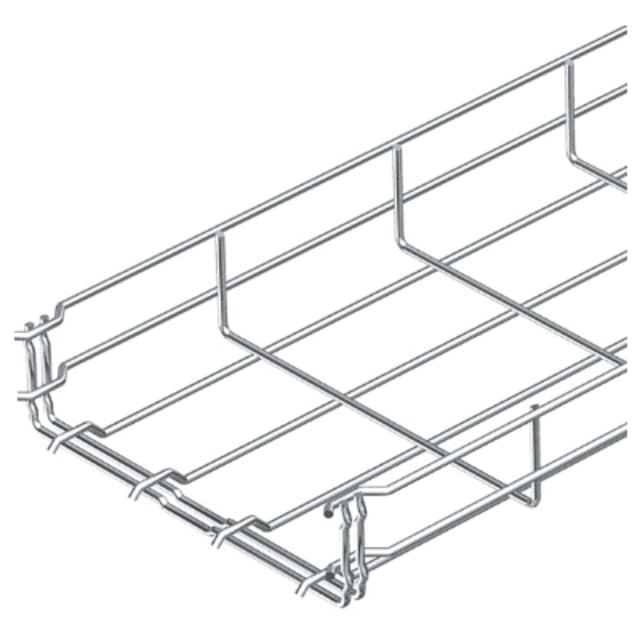

Chemin de câble treillis galvanisé 50×55 GR-Magic 6001441

Chemin de câble treillis galvanisé 50×55 avec raccordement intégré

Ce chemin de câble treillis GR-Magic en format 50 x 55 mm est conçu pour le guidage apparent et le support de câbles dans les installations techniques où la compacité du passage est recherchée. Sa structure en acier à forme en U associe une largeur de 50 mm à une hauteur d’aile de 55 mm, avec une longueur de 3 mètres, ce qui permet de créer un cheminement propre et continu tout en conservant un encombrement réduit. Le raccordement intégré facilite la mise en ligne des éléments et simplifie la pose sur chantier.

Format étroit adapté aux petits faisceaux et aux cheminements secondaires

Avec sa largeur de 50 mm, ce chemin de câble métallique convient particulièrement aux circuits de faible à moyenne densité, aux reprises locales, aux descentes techniques et aux extensions d’installation. Il est pertinent lorsque l’on souhaite maintenir les câbles bien guidés sans surdimensionner le support. La hauteur de 55 mm apporte un bon maintien latéral des conducteurs et contribue à un cheminement plus net dans les locaux techniques, tertiaires ou industriels.

Treillis acier galvanisé pour une installation propre et pratique

Sa fabrication en acier avec traitement de surface zingué galvaniquement, aussi appelé électrogalvanisé, répond aux besoins des installations intérieures courantes. La structure en treillis favorise une lecture visuelle rapide du cheminement, facilite les reprises sur site et permet d’intégrer plus simplement les câbles lors de la pose. Le diamètre des fils longitudinaux et transversaux de 3,9 mm participe à une conception légère et fonctionnelle, avec un poids de 0,67 kg par mètre, appréciable pour la manutention et les opérations de fixation.

Pose rapide grâce au système GR-Magic préformé

Le principe GR-Magic avec raccord préformé intégré est pensé pour accélérer l’assemblage des longueurs sans multiplier les accessoires de jonction. Ce point est particulièrement utile pour les installateurs qui recherchent une mise en œuvre plus fluide sur les linéaires, avec moins d’opérations au moment de l’alignement et de la continuité du chemin de câble treillis. Pour les chantiers où la cadence de pose compte, cette configuration apporte un vrai confort d’installation.

Capacités de charge à prendre en compte selon l’entraxe des supports

Le dimensionnement du support doit être évalué selon l’entraxe prévu entre consoles ou suspentes. Ce modèle est donné pour un essai de charge selon IEC 61537 de type II. Les charges de travail sécurisées maximales indiquées sont de 350 N/m avec des supports espacés de 1,0 m, 200 N/m à 1,5 m, puis 100 N/m à 2,0 m et 2,5 m. Ces valeurs permettent de sélectionner ce chemin de câble métallique de manière cohérente avec la densité de câbles attendue et la configuration réelle de l’installation.

Solution adaptée aux environnements techniques en usage intérieur

Ce chemin de câble treillis galvanisé est prévu pour une température d’usage de 0 à 65 °C. Il trouve ainsi naturellement sa place dans de nombreux environnements techniques intérieurs, pour l’acheminement de câbles courant fort ou courant faible selon le dimensionnement global retenu. Sa teinte associée au RAL 7035 s’intègre facilement dans des ensembles techniques sobres et discrets, notamment dans les zones de circulation de câbles visibles.

Un choix pertinent pour des cheminements sobres, légers et bien maîtrisés

Ce modèle convient aux professionnels qui recherchent un chemin de câble 50×55 en treillis métallique capable de combiner faible encombrement, manipulation aisée et pose rationnelle. Il se prête bien aux installations de distribution secondaire, aux réseaux techniques complémentaires et aux parcours où le maintien des câbles doit rester clair, accessible et bien organisé. Pour une boutique de matériel électrique, c’est une référence intéressante dès lors que le besoin porte sur un support treillis galvanisé compact avec assemblage intégré.
