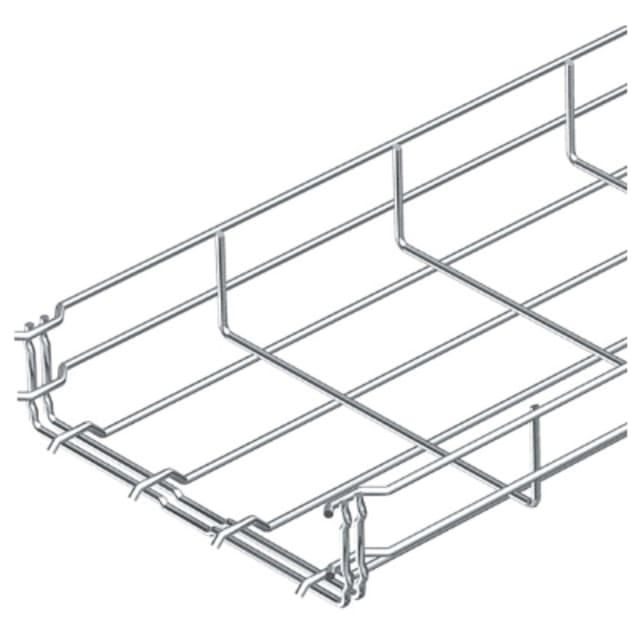

Chemin de câble treillis galvanisé 200×55 GR-Magic 6001446

Chemin de câble treillis galvanisé 200 x 55 mm pour cheminement apparent et technique

Ce chemin de câble treillis GR-Magic en acier galvanisé est conçu pour le support et l’organisation des câbles dans les installations électriques tertiaires, techniques et industrielles. Son format 200 x 55 mm offre un bon volume de passage pour les faisceaux courants, tout en conservant une structure ouverte pratique pour la distribution, la dérivation et les interventions ultérieures. Sa longueur de 3 mètres permet de couvrir rapidement les linéaires avec une mise en œuvre rationnelle.

Raccordement intégré pour une pose plus directe

Ce modèle est équipé d’un raccordement intégré, un point important pour gagner du temps lors de l’assemblage des longueurs. Cette conception simplifie la continuité du cheminement et limite les opérations annexes au moment de la pose. Pour l’installateur, cela facilite l’alignement des sections et contribue à un montage plus fluide sur chantier, notamment dans les zones techniques où la rapidité d’exécution compte autant que la lisibilité du réseau.

Section utile de 87 cm² adaptée aux besoins de câblage courants

Avec une section utilisable de 8700 mm², ce chemin de câble treillis 200×55 mm permet d’acheminer efficacement des câbles d’énergie, de commande ou de communication selon les contraintes de remplissage de l’installation. La largeur de 200 mm et la hauteur d’aile de 55 mm constituent un équilibre intéressant pour les réseaux nécessitant un passage ordonné sans basculer vers des dimensions plus encombrantes. La structure treillis aide aussi à conserver une bonne accessibilité visuelle sur le cheminement.

Structure en fil d’acier galvanisé pour une intégration fonctionnelle

Fabriqué en acier avec fils longitudinaux et transversaux de 3,9 mm, ce chemin de câble présente une conception adaptée aux usages de support courant. Le treillis métallique facilite les reprises sur site, les sorties de câbles et les adaptations de parcours. L’absence de cloison intégrée convient aux installations où l’on recherche un volume de passage libre et facilement exploitable. Le poids de 1,01 kg par mètre reste favorable pour la manutention, le transport sur chantier et la gestion des supports.

Charges admissibles à prendre en compte selon l’entraxe des supports

Ce modèle relève d’un essai de charge selon l’IEC 61537 de type II. Les charges de travail sécurisées annoncées varient selon l’espacement des supports : 350 N/m avec des supports à 1,0 m, 200 N/m à 1,5 m, puis 100 N/m à 2,0 m et 2,5 m. Ces valeurs aident à dimensionner le cheminement de manière cohérente avec le poids des câbles et la configuration de pose. Pour une installation propre et durable dans son exploitation, le choix de l’entraxe doit toujours être lié au taux de remplissage réel et aux contraintes mécaniques du parcours.

Format ouvert pratique pour la ventilation et la maintenance

Le principe du chemin de câble treillis est particulièrement apprécié lorsque l’on souhaite un passage ouvert, facile à inspecter et simple à faire évoluer. Cette géométrie favorise la circulation de l’air autour des câbles et rend les opérations d’ajout, de repérage ou de modification plus accessibles qu’avec des solutions fermées. Dans les faux plafonds, locaux techniques, ateliers ou circulations de bâtiment, ce type de support répond bien aux besoins de distribution claire et de maintenance facilitée.

À choisir pour des installations techniques jusqu’à 65 °C d’usage

Ce chemin de câble treillis galvanisé est donné pour une température d’usage de 0 à 65 °C. Il convient donc aux environnements d’installation où cette plage couvre les conditions normales d’exploitation. Il n’est pas indiqué ici pour le maintien de fonction, ce qui oriente son usage vers des cheminements standards ne relevant pas de cette exigence spécifique. Pour l’acheteur professionnel comme pour l’installateur, ce produit constitue une solution lisible pour réaliser un support de câbles métallique 200×55 mm avec raccord intégré, dans une logique de pose efficace et de gestion claire des réseaux.
