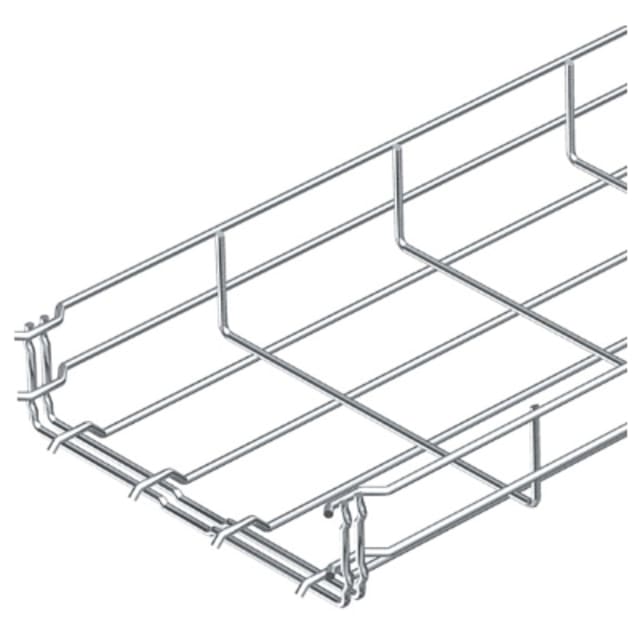

Chemin de câble treillis galvanisé 150×55 6001444

Chemin de câble treillis galvanisé 150×55 avec raccordement intégré

Ce chemin de câble treillis galvanisé 150×55 est conçu pour le cheminement apparent et structuré des câbles dans les installations techniques. Son format 150 mm de large sur 55 mm de haut offre un bon compromis entre capacité de passage et encombrement maîtrisé. La conception en treillis facilite l’organisation des réseaux tout en simplifiant les reprises, les dérivations et l’adaptation sur chantier.

Montage rapide grâce au raccord préformé intégré

Ce modèle intègre un système de raccordement directement préformé sur la longueur. En pratique, cela permet d’emboîter les sections entre elles sans ajouter un connecteur séparé pour la liaison courante. Ce principe de montage fait gagner du temps lors de la pose, limite les accessoires à prévoir et rend l’assemblage plus fluide sur les installations neuves comme en extension.

Format 3 mètres adapté aux parcours techniques

Avec une longueur de 3000 mm, ce chemin de câble treillis convient aux cheminements linéaires en locaux techniques, tertiaires, industriels ou logistiques. Sa hauteur d’aile de 55 mm aide à maintenir les câbles dans le cheminement tout en conservant une structure ouverte, pratique pour les passages courants de câbles d’énergie, de commande ou de communication selon le dimensionnement retenu sur le projet.

Structure acier galvanisé pour les environnements d’installation intérieure

Fabriqué en acier avec finition galvanisée électrolytique, ce chemin de câble métallique est destiné aux installations où l’on recherche une solution propre, légère à manipuler et simple à intégrer. Sa teinte proche du RAL 7035 s’accorde facilement avec de nombreux environnements techniques. La structure en U et les fils longitudinaux et transversaux de 3,9 mm participent à un bon équilibre entre tenue mécanique et facilité de coupe ou d’ajustement sur site.

Capacité utile et lecture claire du cheminement

La conception treillis laisse les câbles visibles et accessibles, ce qui facilite le contrôle visuel, le repérage des circuits et les interventions ultérieures. Ce type de chemin de câble est particulièrement apprécié lorsque l’on souhaite conserver une installation lisible, ventiler naturellement les faisceaux et ajouter des départs ou modifications sans reprendre une goulotte fermée. Le format 150×55 convient bien aux distributions secondaires et aux parcours techniques de largeur intermédiaire.

Charges admissibles à considérer selon l’entraxe des supports

Le dimensionnement du supportage reste déterminant pour exploiter correctement le chemin de câble. Les valeurs de charge de travail selon IEC 61537 varient avec la distance entre supports, avec par exemple 350 N/m à 1,0 m, 200 N/m à 1,5 m et 100 N/m à 2,0 m. Ces données aident à choisir un entraxe cohérent avec le poids réel des câbles, les réserves de capacité et les contraintes de pose afin d’obtenir une installation propre et bien maîtrisée.

Une solution pratique pour fixation, raccordement et évolutivité

Ce chemin de câble métallique s’intègre naturellement dans les travaux d’installation, de fixation et de raccordement où la rapidité de pose et la souplesse d’exploitation comptent. Son poids de 0,86 kg/m facilite la manutention, tandis que la structure ouverte rend plus simples les adaptations de parcours, les descentes, les reprises latérales et l’ajout de câbles au fil de l’évolution de l’installation. C’est un choix pertinent pour les professionnels qui recherchent un support de câblage clair, fonctionnel et efficace au quotidien.
