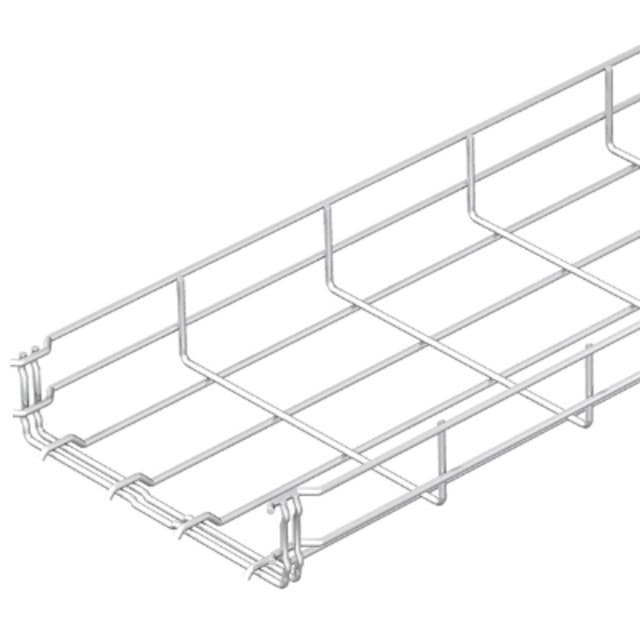

Chemin de câble treillis inox 100×55 mm 6001072

Chemin de câble treillis inox 100×55 mm pour cheminement apparent et technique

Ce chemin de câble treillis inox 100×55 mm est conçu pour le passage, l’organisation et le maintien des câbles dans les installations techniques où la lisibilité du cheminement et la simplicité d’intégration comptent autant que l’encombrement maîtrisé. Son format de 100 mm de large sur 55 mm de haut convient particulièrement aux parcours secondaires, aux distributions locales et aux zones où il faut conserver un bon accès visuel au câblage. Sa longueur de 3000 mm permet de couvrir rapidement les linéaires tout en limitant le nombre de jonctions.

Structure en U avec raccordement intégré pour une pose plus directe

Sa conception en forme de U offre un bon maintien latéral des câbles tout en gardant une structure ouverte, pratique pour les sorties, dérivations et reprises de faisceaux. Le raccordement intégré préformé constitue un avantage concret sur chantier : il facilite l’assemblage entre sections et contribue à accélérer la mise en œuvre, sans multiplier les accessoires de liaison. Ce principe est particulièrement apprécié lorsque l’installation demande un montage propre, rapide et régulier sur de longues distances.

Acier inoxydable 304 adapté aux environnements exigeants

Réalisé en acier inoxydable 304 (1.4301), ce chemin de câble treillis est adapté aux environnements où l’on recherche une solution métallique résistante à l’humidité ambiante, aux nettoyages fréquents ou aux atmosphères techniques plus contraignantes qu’un usage intérieur standard. Ce choix de matière en fait une réponse cohérente pour de nombreux locaux tertiaires, techniques ou industriels, tout en conservant une présentation soignée et une bonne tenue dans le temps sur les installations apparentes.

Maillage treillis pratique pour la ventilation et la gestion des câbles

La structure treillis favorise la circulation de l’air autour des câbles et simplifie le repérage visuel du cheminement. Elle permet aussi des reprises de fixation rapides avec colliers, attaches ou accessoires adaptés, ce qui facilite l’organisation des faisceaux selon l’évolution du chantier. Avec des fils longitudinaux et transversaux de 3,9 mm, ce modèle apporte un bon équilibre entre légèreté de manipulation et capacité à accompagner des distributions électriques ou courants faibles de façon ordonnée.

Capacité utile pensée pour les parcours compacts

Avec une largeur de 100 mm et une hauteur latérale de 55 mm, ce chemin de câble inox est bien dimensionné pour les cheminements compacts qui demandent une séparation claire des réseaux sans surdimensionner l’installation. Il convient aux liaisons de petite à moyenne section, aux extensions de tableaux, aux alimentations d’équipements, ainsi qu’aux distributions de câbles de commande, de communication ou de puissance modérée. Son format aide à conserver une implantation propre dans les plafonds techniques, locaux de service et passages muraux ou suspendus.

Charges admissibles à considérer selon l’espacement des supports

Le comportement mécanique doit être apprécié en fonction de la distance entre supports. Ce modèle est annoncé avec une charge de travail sécurisée maximale de 350 N/m pour un entraxe de 1,0 m, 200 N/m pour 1,5 m, puis 100 N/m pour 2,0 m et 2,5 m, selon l’IEC 61537 en type de test de charge II. Ces valeurs sont utiles pour dimensionner correctement la pose et choisir un espacement de supports cohérent avec le poids des câbles réellement prévus. En pratique, cela permet d’ajuster l’installation entre optimisation du nombre de fixations et maîtrise de la charge embarquée.

Longueur de 3 mètres et poids contenu pour une installation efficace

Sa barre de 3 mètres permet d’avancer vite sur les linéaires tout en gardant une bonne continuité de cheminement. Avec un poids de 0,72 kg/m, ce chemin de câble treillis inox reste plus simple à manipuler qu’une solution pleine plus massive, ce qui facilite les opérations de transport sur chantier, de découpe si nécessaire et de mise en place sur console, suspension ou support mural. C’est un choix pertinent pour les installateurs qui recherchent un cheminement métallique technique, aéré et rationnel dans son encombrement.

Une solution adaptée aux installations électriques professionnelles

Ce chemin de câble treillis inox 100×55 mm s’intègre naturellement dans les projets de distribution électrique, d’appareillage technique, d’automatisme ou d’infrastructure bâtiment. Son association d’un treillis ouvert, d’un raccordement intégré et d’une fabrication en inox 304 en fait une solution efficace pour réaliser des parcours nets, accessibles et faciles à faire évoluer. Pour l’acheteur, c’est un format précis qui permet de sécuriser le bon choix d’encombrement tout en répondant aux contraintes classiques de fixation, de maintenance et d’organisation des câbles.
