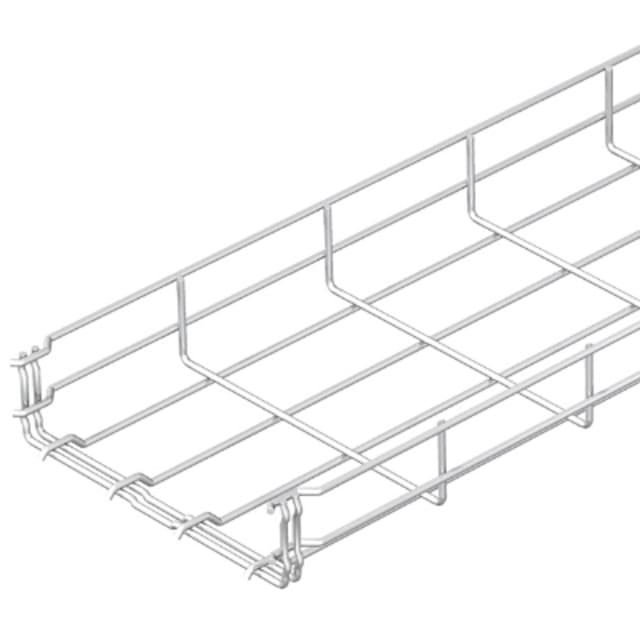

Chemin de câble treillis inox 50×55 pour cheminement propre et accessible

Ce chemin de câble treillis inox 50×55 est conçu pour le guidage apparent des câbles dans les installations techniques où l’on recherche un support compact, ouvert et facile à exploiter. Son format en U avec largeur de 50 mm, hauteur latérale de 55 mm et longueur de 3000 mm convient particulièrement aux parcours de distribution nécessitant un encombrement maîtrisé tout en conservant une bonne lisibilité du câblage.

Structure treillis avec raccordement intégré pour une pose plus fluide

Ce modèle dispose d’un raccordement intégré, un atout pratique pour accélérer l’assemblage des longueurs et simplifier le raccordement sur chantier. La conception treillis facilite les adaptations de parcours, les reprises et les sorties de câbles, tout en offrant une installation plus souple qu’un chemin plein dans de nombreux environnements techniques. Cette configuration est bien adaptée aux réseaux courant fort ou courant faible nécessitant une distribution ordonnée et évolutive.

Acier inoxydable pour environnements exposés et installations exigeantes

Fabriqué en acier inoxydable, ce chemin de câble treillis est indiqué pour les installations où la tenue du support dans le temps et la compatibilité avec des ambiances plus contraignantes sont recherchées. La finition inox en fait une solution pertinente pour les locaux techniques, zones de production, environnements humides ou applications où l’aspect de surface et la facilité d’entretien du support comptent dans le choix du matériel.

Format 50 x 55 mm adapté aux petits faisceaux de câbles

Avec une section utilisable de 2200 mm², ce chemin de câble métallique convient au passage de faisceaux de petite capacité, aux dérivations secondaires et aux distributions ciblées. Il constitue une solution intéressante lorsque l’objectif est de maintenir un cheminement net sans surdimensionner le support. Son gabarit permet aussi de mieux gérer les contraintes d’espace dans les armoires étendues, faux-plafonds, locaux techniques ou cheminements muraux.

Dimensions et treillis pensés pour une manipulation maîtrisée

Sa longueur de 3 mètres permet de couvrir rapidement les parcours linéaires avec moins de jonctions. Le poids de 0,67 kg par mètre favorise une manutention plus simple sur chantier et une mise en œuvre confortable lors de la fixation. Les fils longitudinaux et transversaux de 3,9 mm participent à la tenue de l’ensemble tout en conservant les avantages d’une structure ouverte, utile pour la ventilation naturelle des câbles et l’accès lors des modifications.

Charges admissibles à prendre en compte selon l’entraxe de pose

Pour le dimensionnement de l’installation, ce chemin de câble treillis inox est donné avec un essai de charge selon IEC 61537 de type II. La charge de travail sécurisée maximale est de 350 N/m avec une distance entre supports de 1,0 m. Elle est de 100 N/m avec une distance entre supports de 2,0 m, ainsi qu’à 2,5 m. Ces valeurs sont utiles pour adapter correctement le nombre de supports, la densité de câbles et la configuration du parcours selon les contraintes du projet.

Une solution adaptée aux extensions et modifications de réseau

Le principe du chemin de câble treillis facilite les évolutions d’installation, les ajouts de départs et les réorganisations de circuits sans intervention lourde sur le support. Ce produit convient donc bien aux chantiers neufs comme aux extensions d’infrastructures électriques, lorsque l’on souhaite conserver un cheminement accessible, lisible et pratique pour la maintenance. À noter que ce modèle n’est pas destiné au maintien de fonction, ce qui oriente son usage vers des installations hors exigence spécifique de continuité au feu.
