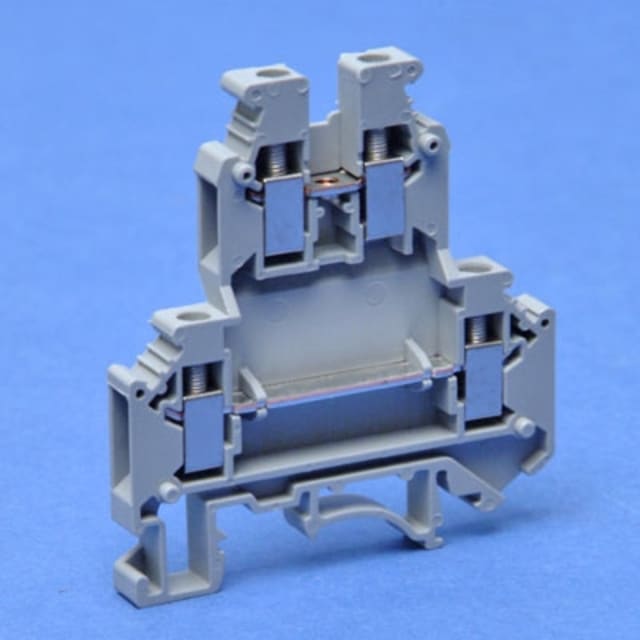

Bloc de jonction à vis 2 étages 4 mm² gris 2774017

Bloc de jonction à vis 2 étages 4 mm² pour câblage compact sur rail DIN

Ce bloc de jonction à deux étages est conçu pour le raccordement organisé de conducteurs dans les armoires, coffrets et ensembles de distribution. Son format vertical à 2 niveaux permet de gagner de la place sur le rail DIN tout en conservant une implantation claire des circuits. Avec une largeur de seulement 6,2 mm, il répond particulièrement bien aux besoins de câblage dense lorsque l’optimisation de l’encombrement est un critère important.

Raccordement vissé précis pour conducteurs jusqu’à 4 mm²

Le produit accepte une section de conducteur de 0,2 à 4 mm² en monobrin et en brins fins sans gaine, avec prise en charge des conducteurs souples avec embout à partir de 0,25 mm². Le raccordement à vis sur les deux étages convient aux applications qui demandent un serrage mécanique direct, simple à contrôler lors du montage et de la maintenance. Cette configuration facilite le câblage de départs, de liaisons de commande ou de distribution dans un espace réduit.

Double étage pour mieux répartir les connexions

Grâce à ses deux niveaux et à ses deux reglettes à bornes par étage, ce bloc permet de structurer plus efficacement les raccordements dans les borniers. Cette architecture est utile pour séparer des potentiels, regrouper des départs ou rationaliser le passage des conducteurs dans les tableaux. Le format multietage apporte une lecture plus propre du câblage et aide à limiter l’occupation linéaire sur le rail.

Caractéristiques électriques adaptées aux installations de commande et de puissance

Avec un courant nominal de 32 A et une tension nominale de 500 V, ce bloc de jonction convient à de nombreuses opérations de raccordement dans les installations électriques industrielles et tertiaires. Sa section de référence de 4 mm² permet de l’intégrer dans des montages où il faut concilier compacité, continuité électrique et bonne tenue des connexions sur des circuits de distribution ou de commande.

Montage sur rail DIN 35 mm pour intégration rapide en coffret

Prévu pour un montage sur rail DIN 35 mm, ce modèle s’intègre facilement dans les tableaux et coffrets standards. Il est compatible avec les profils de type NS 35/7,5, NS 35/15 et NS 32, ce qui simplifie son insertion dans de nombreuses configurations existantes. Cette compatibilité en fait une solution pratique pour les montages neufs comme pour les opérations d’extension ou de remplacement dans un bornier déjà en place.

Corps isolant thermoplastique et tenue en température étendue

Son corps isolant en thermoplastique est adapté à une utilisation dans des environnements techniques exigeant une bonne stabilité d’ensemble au sein du bornier. La plage de température de service de -60 à 105 °C permet son emploi dans des contextes d’installation variés, notamment lorsque les écarts thermiques doivent être pris en compte dans le choix des composants de raccordement.

Format gris sobre pour une identification claire dans le bornier

Sa finition grise s’intègre naturellement dans les ensembles de connexion et facilite une organisation homogène du repérage visuel. Avec une hauteur de 56 mm, ce bloc conserve un gabarit adapté aux montages compacts tout en offrant une disposition lisible des points de raccordement. Il est également prévu pour conducteurs aluminium et cuivre, ce qui élargit les possibilités d’utilisation selon la nature des liaisons à raccorder.
