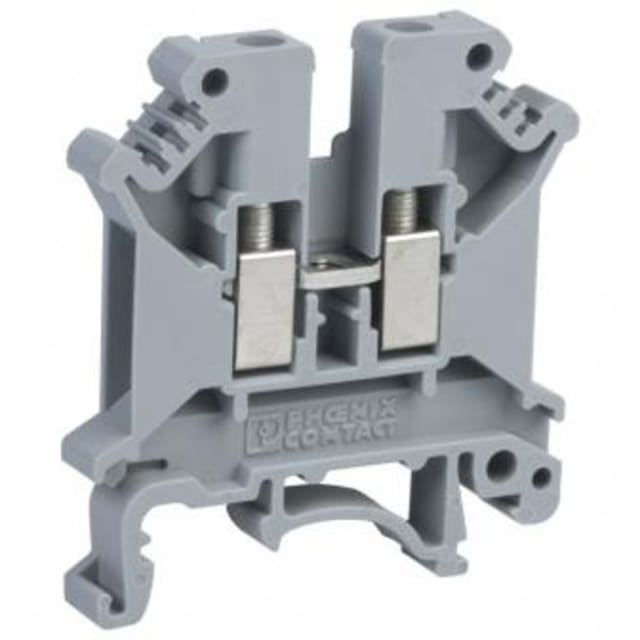

Bloc de jonction à vis 0,2-6 mm² rail DIN 3004362

Bloc de jonction à vis pour raccordement traversant sur rail DIN

Ce bloc de jonction à vis est conçu pour réaliser un raccordement traversant simple et net dans les armoires, coffrets et tableaux. Son format 1 niveau avec 2 connexions permet d’assurer une liaison directe entre conducteurs avec une implantation claire sur rail DIN. Cette configuration convient particulièrement aux opérations de distribution, de repiquage et d’organisation de circuits dans les environnements où la lisibilité du câblage est essentielle.

Connexion vissée adaptée aux conducteurs de 0,2 à 6 mm²

Le raccordement vissé accepte une plage de section étendue de 0,2 à 6 mm², soit de l’AWG 24 à 10, avec une section de référence de 4 mm². Cette polyvalence facilite l’intégration du bornier dans de nombreuses installations, qu’il s’agisse de circuits de commande ou d’alimentation. Le serrage par vis reste particulièrement apprécié lorsque l’on recherche un maintien mécanique franc du conducteur et une intervention simple lors des opérations de câblage ou de maintenance.

Format compact pour un montage dense et ordonné

Avec une largeur de seulement 6,2 mm et une longueur de 42,5 mm, ce bloc de jonction aide à optimiser l’espace disponible sur le rail. Son encombrement réduit permet de composer des rangées de borniers propres et structurées, sans sacrifier la facilité de repérage ni l’accessibilité lors du raccordement. C’est un choix pertinent pour les tableaux où la densité d’équipement doit rester compatible avec un câblage soigné.

Montage compatible avec plusieurs profils de rail DIN

Ce modèle se monte sur rails NS 35/7,5, NS 35/15 et NS 32. Cette compatibilité apporte davantage de souplesse lors du choix ou du remplacement d’un bornier dans une installation existante. Le pied universel de la gamme facilite ainsi l’intégration dans différentes configurations de coffrets, aussi bien en fabrication neuve qu’en adaptation sur une rangée déjà en place.

Caractéristiques électriques pour circuits jusqu’à 800 V

Le bloc de jonction est donné pour une tension nominale de 800 V et un courant nominal de 32 A. Ces valeurs en font une solution adaptée aux raccordements nécessitant un bornier de traversée compact tout en conservant un bon niveau de tenue électrique. Pour l’installateur, cela signifie une réponse cohérente aux besoins de raccordement de nombreux circuits de puissance modérée ou de distribution interne dans l’armoire.

Conçu pour les environnements d’installation courants en armoire

Avec un degré de pollution 3 et une catégorie de surtension III, ce bloc de jonction répond aux contraintes habituelles rencontrées dans les ensembles électriques et les environnements techniques de câblage. Son indice d’inflammabilité UL 94 V-0 constitue également un point important pour les intégrations en coffret, en apportant un niveau de comportement matière adapté aux exigences de montage dans les équipements électriques.

Une solution pratique pour organiser les potentiels sur bornier

Ce bloc de jonction à 1 potentiel est pensé pour constituer une base de raccordement claire et évolutive sur rail DIN. Son architecture de bornier de traversée s’intègre facilement dans une chaîne de connexion et permet de structurer proprement les départs et arrivées de conducteurs. En coloris gris, il s’insère naturellement dans les rangées de borniers techniques où l’identification visuelle et la cohérence d’ensemble participent à une installation plus lisible.
