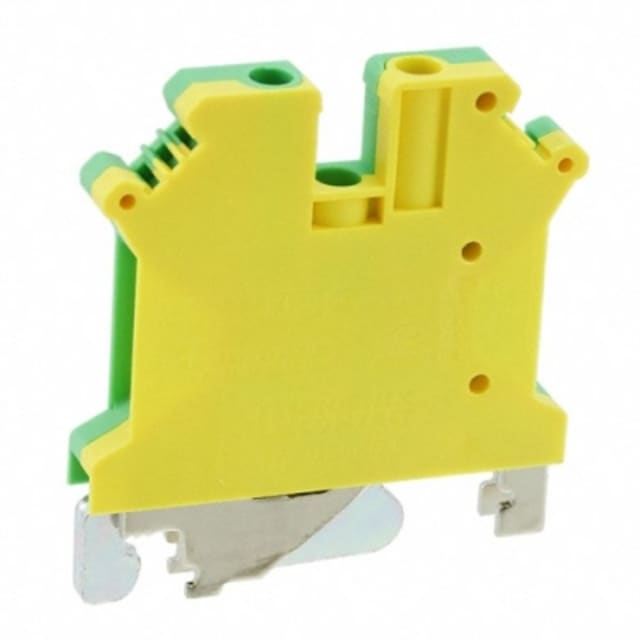

Bloc de jonction de terre universel 4 mm² 0441504

Borne de terre universelle 4 mm² pour raccordement sur rail DIN

Ce bloc de jonction de terre universel est conçu pour le raccordement des conducteurs de protection dans les tableaux, coffrets et armoires électriques. Son format étroit de 6,2 mm permet d’intégrer une fonction de mise à la terre propre et lisible sur rail DIN 35 mm, sans encombrer la rangée de bornes. Sa finition vert/jaune facilite l’identification immédiate du circuit de terre lors du câblage, de l’entretien ou d’une extension d’installation.

Connexion à vis pratique pour une mise à la terre claire et maîtrisée

Le raccordement s’effectue par vis sur deux points de connexion, avec un serrage adapté aux usages de distribution et de raccordement en environnement tertiaire ou industriel. Cette configuration permet de relier simplement un conducteur de protection entrant et sortant, ou d’assurer une continuité de terre ordonnée dans une ligne de bornes. Ce type de connexion est particulièrement apprécié lorsqu’on recherche un câblage facile à contrôler visuellement et simple à reprendre en maintenance.

Compatible avec plusieurs types de conducteurs

Cette borne de terre accepte une large plage de sections, ce qui la rend polyvalente pour de nombreux montages. Elle reçoit les conducteurs monofilaires de 0,2 à 6 mm², les conducteurs multifilaires de 0,2 à 4 mm², les conducteurs souples sans gaine de 0,2 à 4 mm² et les conducteurs souples avec embout de 0,25 à 2,5 mm². Cette compatibilité permet d’unifier les raccordements de terre dans une même armoire avec différents types de fils, tout en gardant une implantation cohérente sur le rail.

Format compact pour coffrets et armoires à espace limité

Avec une largeur de seulement 6,2 mm et des dimensions équilibrées de 42,5 mm en hauteur et 42,5 mm en profondeur, cette borne se prête bien aux ensembles où la densité de câblage est importante. Son encombrement réduit aide à optimiser la place disponible dans les coffrets de distribution, les tableaux divisionnaires et les équipements de commande. C’est un choix pertinent lorsqu’il faut intégrer la fonction de terre sans surcharger le rail de montage.

Montage rapide sur rail DIN 35 mm

Prévue pour une installation sur rail DIN 35 mm, cette borne de terre s’intègre naturellement dans les architectures de câblage standardisées. Elle trouve facilement sa place à côté de bornes de passage de forme comparable pour constituer des rangées homogènes et bien organisées. Pour l’installateur, cela simplifie la lecture du bornier, la séparation des fonctions et la préparation d’un câblage propre dès la phase de montage.

Corps isolant thermoplastique et tenue en température étendue

Le corps isolant en thermoplastique est adapté aux environnements techniques où la stabilité dimensionnelle et la bonne tenue d’usage sont recherchées. La plage de température de service de -60 à 110 °C permet d’envisager l’utilisation de cette borne dans des conditions d’exploitation variées, y compris lorsque les écarts thermiques sont marqués dans l’armoire ou dans son environnement immédiat. Cela en fait une solution adaptée aux installations exigeant une borne de terre compacte et techniquement polyvalente.

Une solution adaptée aux besoins de raccordement de protection

Cette borne de terre à un étage avec deux réglettes par étage répond aux besoins courants de mise à la terre dans les ensembles électriques ne nécessitant pas de fonction PEN. Elle convient aux opérations de raccordement, d’extension ou de remise en conformité d’un bornier de protection, avec une conception pensée pour la lisibilité du câblage et la continuité des liaisons de terre. Pour une installation structurée, elle apporte une réponse simple, précise et parfaitement adaptée aux circuits de protection.
