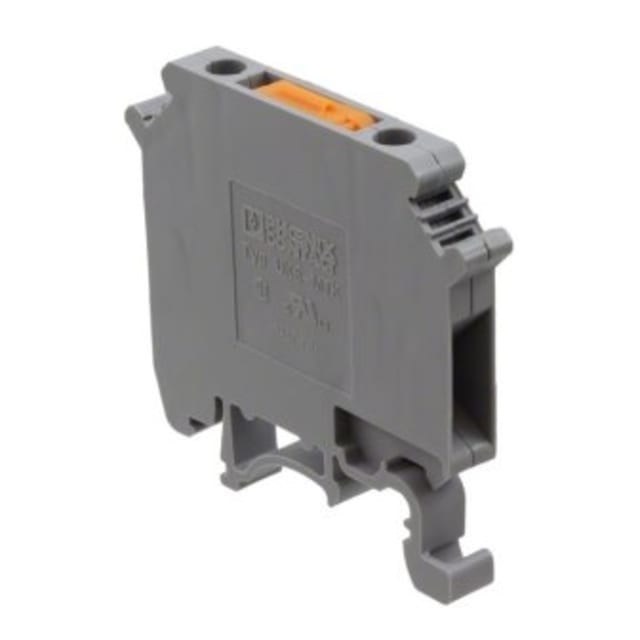

Bloc de jonction sectionnable à vis gris 3004032

Bloc de jonction sectionnable à vis gris pour séparation de circuit sur rail DIN

Ce bloc de jonction sectionnable à vis gris est conçu pour réaliser des raccordements propres et lisibles tout en intégrant une fonction de sectionnement directement au niveau de la borne. Son principe à couteau de sectionnement permet d’isoler un circuit sans modifier l’organisation générale du câblage, ce qui en fait une solution particulièrement adaptée aux armoires, coffrets et ensembles de distribution où le contrôle et la maintenance doivent rester simples.

Raccordement vissé précis pour conducteurs rigides, souples et multibrins

La borne accepte une large plage de sections afin de couvrir de nombreux usages en câblage industriel et tertiaire. Elle peut recevoir des conducteurs monofilares de 0,2 à 6 mm², des conducteurs souples sans gaine de 0,2 à 4 mm², des conducteurs souples avec embout de 0,25 à 4 mm² ainsi que des conducteurs multifilaires jusqu’à 1,5 mm². Le raccordement à vis sur les deux points de connexion apporte un serrage net et adapté aux montages où la tenue mécanique du conducteur et la clarté du raccordement sont recherchées.

Fonction de sectionnement intégrée pour test, contrôle et maintenance

La conception sectionnable permet d’intervenir plus facilement sur les circuits de mesure, de contrôle ou de maintenance. La douille d’essai intégrée facilite l’insertion de points de test, ce qui rend les vérifications électriques plus directes sans démontage du câblage. Cette configuration est particulièrement utile lorsque l’on souhaite isoler une ligne, effectuer une mesure ou contrôler un circuit de manière ordonnée dans un ensemble modulaire.

Format compact 6,2 mm pour optimiser l’encombrement dans le coffret

Avec une largeur de 6,2 mm, une hauteur de 51 mm et une profondeur de 51 mm, ce bloc de jonction sectionnable prend peu de place sur le rail tout en conservant une lecture claire du câblage. Son gabarit compact aide à densifier l’implantation dans les coffrets et tableaux lorsque plusieurs bornes doivent être alignées. Le montage sur rail DIN 35 mm permet une intégration rapide dans les configurations standards d’installation.

Caractéristiques électriques adaptées aux circuits de raccordement et de répartition

Cette borne est prévue pour une tension de dimensionnement de 500 V et un courant nominal de 16 A. Elle convient ainsi aux applications où il faut associer compacité, sectionnement localisé et raccordement à vis dans un seul composant. Sa section nominale de travail s’inscrit dans les usages courants de connexion et de câblage, notamment lorsque l’on souhaite organiser des départs, des liaisons intermédiaires ou des circuits à contrôler dans une armoire.

Corps isolant thermoplastique et tenue en température étendue

Le corps isolant en thermoplastique répond aux besoins des environnements techniques où la borne doit conserver ses propriétés d’usage dans une large plage thermique. La température de service annoncée de -60 à 105 °C permet d’envisager son utilisation dans des ensembles soumis à des conditions variées d’exploitation. Cette plage étendue apporte de la souplesse pour les installations exposées à des écarts thermiques importants au sein des équipements électriques.

Conception simple à intégrer dans un repérage de bornier clair

Le bloc dispose d’un seul étage avec deux points de connexion par niveau, sans pontage interne, sans séparation transversale et sans plaque de fermeture nécessaire. La séparation longitudinale orientable apporte davantage de flexibilité dans l’organisation du bornier selon la logique de montage retenue. Sa finition grise facilite également son intégration visuelle dans les rangées de bornes de raccordement, notamment lorsque l’on recherche une lecture sobre et structurée de l’installation.
