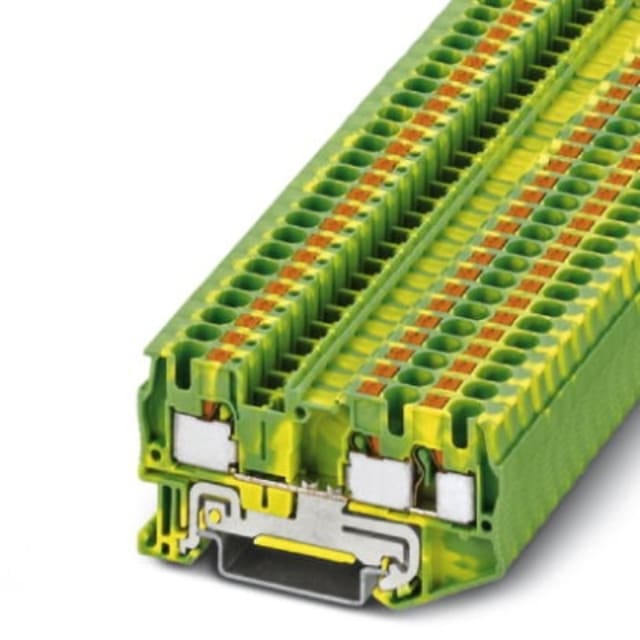

Bloc de jonction de terre pour rail DIN avec 3 points de raccordement

Ce bloc de jonction de terre pour rail DIN est conçu pour la mise à la terre fonctionnelle et la connexion des conducteurs de protection dans les armoires, coffrets et ensembles de câblage. Son format compact à un étage intègre 3 points de raccordement sur une seule borne, ce qui permet d’organiser proprement les liaisons de terre tout en optimisant l’occupation du rail.

Connexion rapide sur rail DIN 35 mm

Prévu pour un montage sur rail DIN 35 mm, ce bornier de terre assure un contact direct avec le rail pour établir la liaison au potentiel de terre. Cette conception simplifie l’installation en évitant les montages additionnels inutiles et facilite une mise en œuvre nette dans les tableaux électriques, coffrets de commande et équipements de câblage industriel.

Plage de raccordement adaptée aux conducteurs courants

Le bornier accepte des sections de conducteurs monofilares et multifilaires de 0,2 à 6 mm², ce qui le rend pertinent pour de nombreuses configurations de câblage de protection. Pour les conducteurs souples avec embout, la plage de raccordement indiquée est de 0,25 à 4 mm², tandis que les conducteurs souples sans gaine peuvent être raccordés de 0,2 à 6 mm². Cette polyvalence permet de traiter différents types de fils dans un même ensemble de raccordement.

Format compact pour un câblage dense et lisible

Avec une largeur de 6,2 mm, ce bloc de jonction de terre s’intègre facilement dans les installations où la place sur rail est comptée. Sa hauteur de 66,5 mm et sa profondeur de 66,5 mm lui donnent un encombrement homogène, pratique pour réaliser des alignements propres avec d’autres bornes de raccordement. Ce gabarit compact aide à conserver une distribution claire des conducteurs de terre sans surcharger le tableau.

Repérage immédiat grâce à la couleur vert/jaune

Sa finition vert/jaune permet une identification instantanée de la fonction de mise à la terre dans l’installation. Ce repérage visuel facilite le câblage, la maintenance et les interventions futures en distinguant immédiatement la borne de terre des autres blocs de jonction du rail.

Conçu pour les environnements à forte amplitude thermique

Ce modèle est donné pour une température de service de -60 à 110 °C. Il convient donc aux applications techniques exposées à des conditions thermiques étendues, qu’il s’agisse d’environnements industriels, d’armoires installées en locaux techniques exigeants ou d’équipements soumis à des variations importantes de température.

Une solution adaptée aux ensembles de raccordement structurés

Ce bornier de terre à un étage répond bien aux besoins des intégrateurs, tableautiers et installateurs recherchant une connexion de protection compacte, claire et facile à intégrer sur rail DIN. La présence de 3 points de raccordement sur la borne permet de centraliser plusieurs liaisons de terre sur un seul emplacement, ce qui contribue à une architecture de câblage plus ordonnée. Une plaque de fermeture est à prévoir lorsque la configuration de l’ensemble de bornes l’exige.
