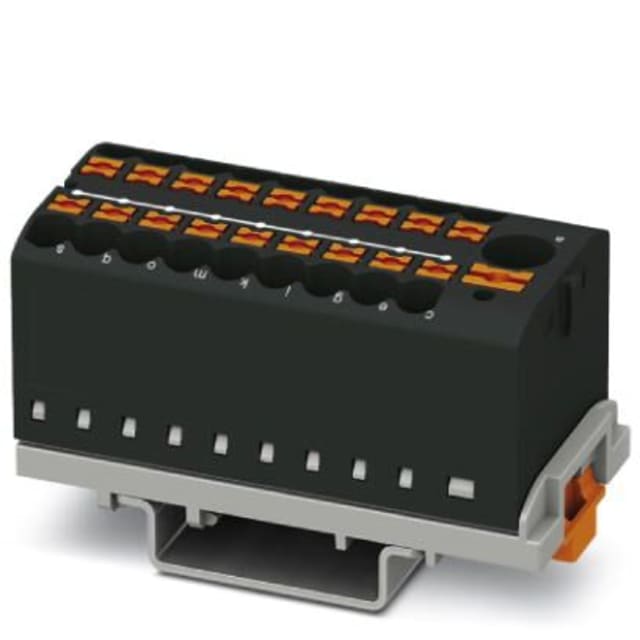

Bloc distributeur vertical avec alimentation intégrée 3273124

Bloc distributeur vertical avec alimentation intégrée pour câblage compact sur rail DIN

Ce bloc distributeur vertical Phoenix Contact est conçu pour réaliser une répartition claire et structurée des potentiels dans les armoires et coffrets. Son format vertical avec alimentation intégrée permet de centraliser l’arrivée et de distribuer efficacement les départs dans un encombrement réduit. Cette configuration convient particulièrement aux montages où la densité de câblage doit rester maîtrisée sans compliquer l’accès aux connexions.

Répartition 1 étage avec 19 points de connexion pour une distribution ordonnée

Avec 1 étage et 19 réglettes à bornes par étage, ce bloc répond aux besoins de distribution multiple depuis une alimentation commune. Il est adapté aux applications de commande, d’automatisme, de distribution auxiliaire et de pré-câblage en tableau. Cette architecture facilite l’organisation des conducteurs, limite les reprises improvisées et aide à maintenir une implantation propre lors de l’évolution de l’installation.

Raccordement Push-in pratique pour conducteurs rigides et souples

Le produit utilise un raccordement Push-in, apprécié pour la rapidité d’insertion des conducteurs et la simplicité d’intervention en câblage de série. Il accepte les conducteurs monofilares de 0,14 à 4 mm² ainsi que les conducteurs multifilaires et à brins fins sans gaine de 0,14 à 2,5 mm². Cette plage de sections le rend polyvalent pour les circuits de distribution et de commande, tout en facilitant le travail sur des conducteurs de formats variés.

Alimentation intégrée avec capacité adaptée aux circuits de distribution

Ce bloc distributeur est prévu pour une tension nominale de 690 V et un courant nominal de 24 A. L’alimentation intégrée simplifie la mise en œuvre en évitant l’ajout d’un point d’alimentation séparé dans la chaîne de distribution. Pour l’intégrateur, cela se traduit par un câblage plus direct, une lecture plus immédiate du schéma de répartition et une meilleure continuité dans l’agencement des départs.

Montage direct sur rail DIN 35 mm pour intégration en coffret

Le montage sur rail DIN 35 mm permet une intégration rapide dans les tableaux électriques et enveloppes techniques. Ce standard de fixation s’insère naturellement dans les environnements de câblage industriels et tertiaires, en facilitant le positionnement avec les autres composants modulaires. Son gabarit de 28,6 mm de largeur pour 58,1 mm de hauteur favorise une implantation compacte, utile lorsque l’espace disponible dans le coffret doit être optimisé.

Tenue en température étendue pour environnements techniques exigeants

Avec une température de service de -60 à 105 °C, ce bloc distributeur s’adapte aux environnements soumis à des écarts thermiques importants. Cette amplitude d’utilisation constitue un atout pour les installations techniques où les conditions de fonctionnement peuvent varier selon l’emplacement du coffret, la proximité d’autres équipements ou les cycles d’exploitation.

Format noir adapté au repérage et à l’organisation du câblage

Sa finition noire facilite l’intégration dans des ensembles de câblage où le repérage visuel des potentiels ou des fonctions suit une logique d’implantation spécifique. Dans un coffret, la couleur participe à une lecture plus structurée de la distribution lorsqu’elle est associée à un repérage cohérent des circuits. Ce bloc trouve ainsi sa place dans les montages recherchant à la fois compacité, clarté de distribution et simplicité de raccordement.
