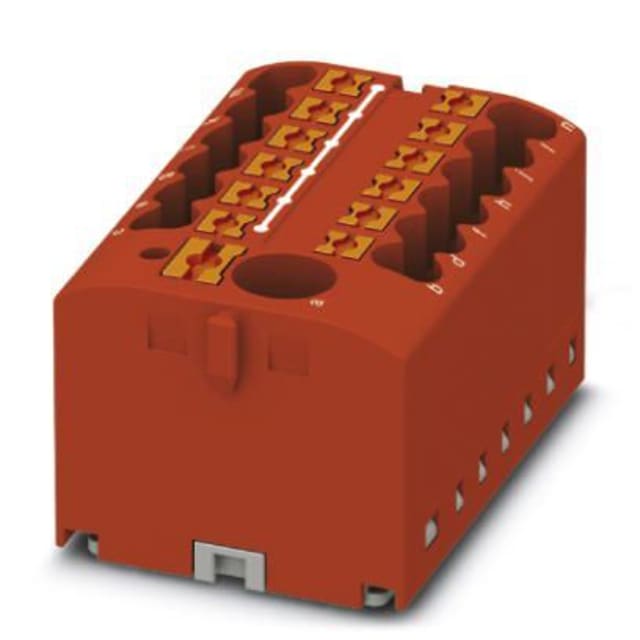

Bloc distributeur de base avec alimentation 3273356

Bloc distributeur compact pour la repartition de potentiel

Ce bloc distributeur de base avec alimentation est concu pour realiser une repartition claire et compacte des conducteurs dans les ensembles de cablage et les installations sur rail. Il s’agit d’un modele rouge de la gamme PTFIX de PHOENIX CONTACT, pense pour simplifier la distribution d’un potentiel unique vers plusieurs departs sans multiplier les pontages et les accessoires de raccordement.

13 points de connexion pour une distribution rapide et ordonnee

Avec 13 reglettes a bornes sur un seul etage, ce bloc permet d’alimenter plusieurs conducteurs depuis un point d’entree commun dans un encombrement maitrise. Cette configuration est particulierement adaptee aux armoires, coffrets et tableaux ou la lisibilite du cablage, la separation des circuits et la rapidite d’intervention sont recherchees. Le format mononiveau aide aussi a garder un cheminement logique des fils lors du montage.

Compatible avec plusieurs types de conducteurs usuels

Le bloc accepte les conducteurs monofilares de 0,14 a 4 mm² ainsi que les conducteurs multibrins et brins fins de 0,14 a 2,5 mm², avec ou sans gaine selon les sections indiquees. Cette plage de raccordement apporte une vraie souplesse en atelier comme sur chantier, notamment pour la distribution de commandes, d’auxiliaires ou d’alimentations secondaires. L’utilisateur peut ainsi raccorder differents types de fils sans changer de principe de distribution.

Dimensionnement adapte aux circuits de distribution courants

Ce bloc distributeur est prevu pour un courant nominal de 24 A et une tension de dimensionnement de 450 V. Ces valeurs le rendent pertinent pour de nombreuses applications de repartition en environnement electrique technique, lorsqu’il faut distribuer un potentiel de maniere propre et compacte depuis un module de base a alimentation integree. La possibilite de ponter les blocs entre eux via le puits de conducteur permet egalement d’etendre facilement la distribution selon l’architecture du cablage.

Encombrement optimise pour les coffrets et rails

Avec une largeur de 41 mm et une hauteur de 28,6 mm, ce bloc distributeur s’integre facilement dans les espaces de montage contraints. Son gabarit compact favorise une implantation dense sans compliquer l’acces aux connexions. Il convient bien aux applications ou chaque centimetre compte, tout en conservant une organisation propre des departs et une lecture plus evidente du cablage dans le coffret.

Repere visuel immediat grace au corps rouge

La couleur rouge facilite l’identification visuelle du potentiel distribue dans l’installation. Ce repere simple aide a structurer le tableau, a differencier plus rapidement certaines fonctions de cablage et a reduire les hesitations lors des operations de maintenance ou d’extension. Dans un ensemble technique comportant plusieurs niveaux de distribution, ce marquage par la couleur apporte un vrai confort de reperage.

Concu pour les environnements techniques exigeants

Sa plage de temperature de service de -60 a 105 °C permet d’envisager son utilisation dans des contextes d’exploitation varies, y compris lorsque les conditions thermiques sont soutenues. Associe a sa fonction de repartition compacte et a sa capacite de raccordement etendue, ce bloc constitue une solution pratique pour le cablage d’armoires, de coffrets de commande et d’installations de distribution interne necessitant une mise en oeuvre rationnelle.
