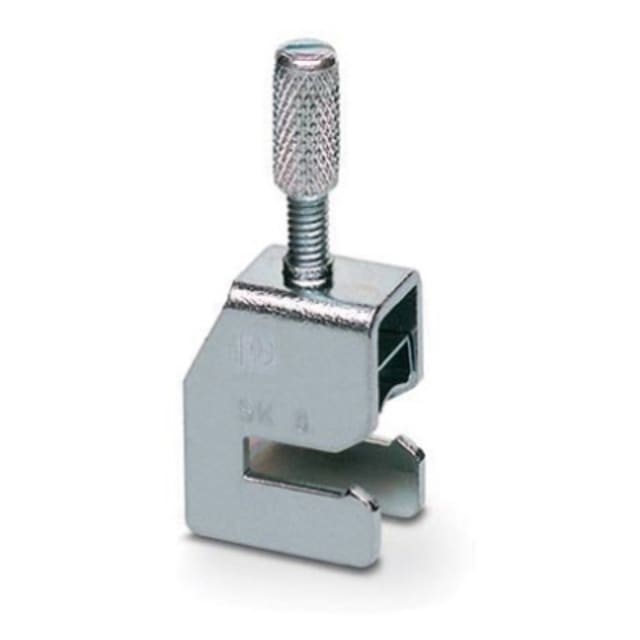

Borne de blindage sur barre collectrice SK 8 3025163

Borne de blindage pour mise à la terre sur barre collectrice

La borne de blindage sur barre collectrice SK 8 est conçue pour assurer le raccordement du blindage des câbles sur une barre collectrice de N. Cette configuration permet de réaliser une mise à la terre fonctionnelle propre et compacte dans les armoires, coffrets et ensembles de distribution où la continuité de blindage participe à la maîtrise des perturbations électromagnétiques. Sa résistance de contact inférieure à 1 mΩ en fait une solution adaptée aux montages recherchant un contact efficace entre le blindage et le support de mise à la terre.

Adaptée aux câbles blindés de 3 à 8 mm

Cette borne de raccordement pour blindage accepte des diamètres extérieurs de 3 à 8 mm, ce qui la rend pertinente pour de nombreux câbles de commande, de signal ou de transmission utilisés en environnement industriel et tertiaire. Elle permet de maintenir le blindage sur une plage dimensionnelle utile sans recourir à un accessoire surdimensionné, ce qui facilite le choix du bon composant lors de la préparation d’un coffret ou d’une platine.

Montage sur barre collectrice avec encombrement réduit

Prévue pour un montage sur barre collectrice de N, la SK 8 s’intègre facilement dans les espaces où chaque millimètre compte. Avec une largeur de 12 mm, une hauteur de 19,5 mm et une profondeur de 48,7 mm, elle convient aux implantations serrées tout en conservant une manipulation accessible. Son pas de 12 mm simplifie l’alignement sur la barre et aide à organiser proprement les points de reprise de blindage dans les ensembles de câblage structurés.

Raccordement vissé précis et maintien mécanique maîtrisé

Le raccordement s’effectue par vis, avec un filetage M4 et un couple de serrage de 0,6 Nm. Ce choix apporte un serrage net et contrôlé pour maintenir le blindage en place de manière stable dans le temps. La conception avec plaque de pression à ressort de grande surface favorise un appui régulier sur le blindage, ce qui améliore la mise en œuvre lors du montage et contribue à obtenir un contact homogène.

Conçue pour les installations de blindage en coffret

Cette borne est destinée aux applications de raccordement de blindage et non au soulagement de traction des câbles. Elle convient donc particulièrement aux tableaux, armoires et coffrets où l’on souhaite séparer clairement la fonction de maintien du câble de la fonction de raccordement du blindage. Son pied pour PE permet son intégration dans une logique de mise à la terre fonctionnelle sur barre collectrice, au plus près des équipements sensibles et des chemins de câbles blindés.

Construction métallique compacte pour intégration technique

Réalisée en acier avec finition argentée, la borne présente un format compact associé à un poids unitaire d’environ 15,07 g. Cette construction convient aux montages techniques où l’on recherche un accessoire discret, simple à positionner et cohérent avec les architectures de raccordement sur barre. Avec une seule connexion sur une seule rangée, elle répond à un usage clair et ciblé : reprendre proprement un blindage individuel sur un point dédié.

Un choix pertinent pour organiser la continuité de blindage

La borne de blindage sur barre collectrice SK 8 répond aux besoins des intégrateurs, tableautiers et installateurs souhaitant structurer la mise à la terre des blindages sans complexifier le câblage. Elle aide à obtenir un raccordement lisible, compact et techniquement adapté aux câbles blindés de petit à moyen diamètre. Pour une implantation ordonnée dans un coffret électrique, elle constitue une solution efficace lorsque la priorité est donnée à la reprise de blindage sur barre collectrice avec contact faible résistance et encombrement contenu.
