Bloc de jonction terre Push-in 0,14-4 mm² 3209536

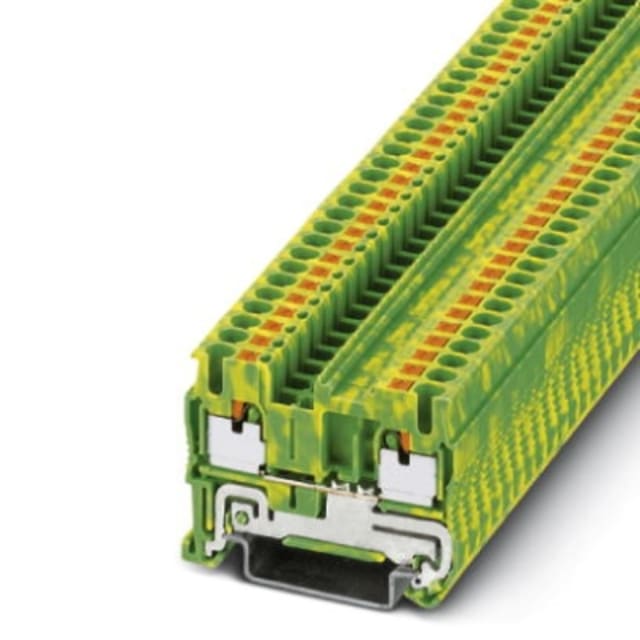

Bloc de jonction de terre Push-in pour raccordement rapide sur rail DIN

Ce bloc de jonction terre Push-in est conçu pour le raccordement des conducteurs de protection dans les armoires, coffrets et ensembles de câblage sur rail DIN 35 mm. Son format compact et son raccordement direct permettent de réaliser une mise à la terre propre, lisible et efficace, tout en facilitant l’organisation des liaisons PE dans les installations électriques.

Connexion Push-in pratique pour un câblage plus fluide

Le système de connexion Push-in permet l’insertion rapide des conducteurs adaptés, avec un geste simple particulièrement apprécié lors des opérations de montage en série ou de maintenance. Cette technologie convient aux environnements où la rapidité d’exécution et la compacité du bornier sont recherchées, sans alourdir le câblage. Le bloc dispose de 2 points de raccordement sur 1 étage, ce qui le rend adapté aux schémas de distribution de terre clairs et structurés.

Plages de conducteurs adaptées aux besoins courants en armoire

Ce bornier de terre accepte les conducteurs monofilares de 0,14 à 4 mm². Il est également donné pour des conducteurs souples avec embout de 0,14 à 2,5 mm². Cette polyvalence permet de couvrir de nombreux usages en raccordement de protection, que ce soit pour des équipements terminaux, des départs internes ou des liaisons de mise à la terre dans des ensembles compacts. Son calibre nominal de la gamme 2,5 mm² correspond à un usage très courant en câblage d’installation et d’automatisme.

Format étroit pour optimiser l’encombrement sur le rail

Avec une largeur de 5,2 mm, ce bloc de jonction terre prend peu de place sur le rail DIN tout en conservant une implantation claire. Ses dimensions en font une solution intéressante lorsque la densité de composants impose de rationaliser l’espace disponible dans le coffret. Sa géométrie compacte aide à maintenir un alignement propre des bornes de terre dans les montages neufs comme en extension d’installation.

Repérage immédiat des circuits de protection

Sa finition vert/jaune permet une identification visuelle immédiate de la fonction de terre, ce qui simplifie la lecture de l’ensemble de raccordement et limite les risques d’erreur au moment du câblage ou des interventions ultérieures. Dans un tableau ou une armoire, ce code couleur favorise une organisation plus intuitive des conducteurs de protection et une meilleure séparation des fonctions.

Conçu pour les environnements techniques avec contraintes thermiques

Ce bornier est prévu pour une température de service de -60 à 110 °C, ce qui le rend compatible avec des environnements techniques exposés à des variations thermiques importantes. Cette plage d’utilisation permet son intégration dans de nombreux contextes industriels et tertiaires, notamment lorsque les composants de raccordement doivent rester adaptés à des conditions d’exploitation soutenues à l’intérieur d’un coffret ou d’un ensemble électrique.

Intégration soignée dans les ensembles de connexion et de câblage

Ce bloc de jonction de terre s’intègre dans les applications de connexion et câblage, de mise à la terre et d’installation sur rail DIN. Une plaque de fermeture est nécessaire pour finaliser correctement l’ensemble selon la configuration retenue. Ce point est important pour préparer un montage complet et cohérent, en particulier dans les réalisations où la finition du bornier et la bonne délimitation des rangées participent à la lisibilité de l’installation.
