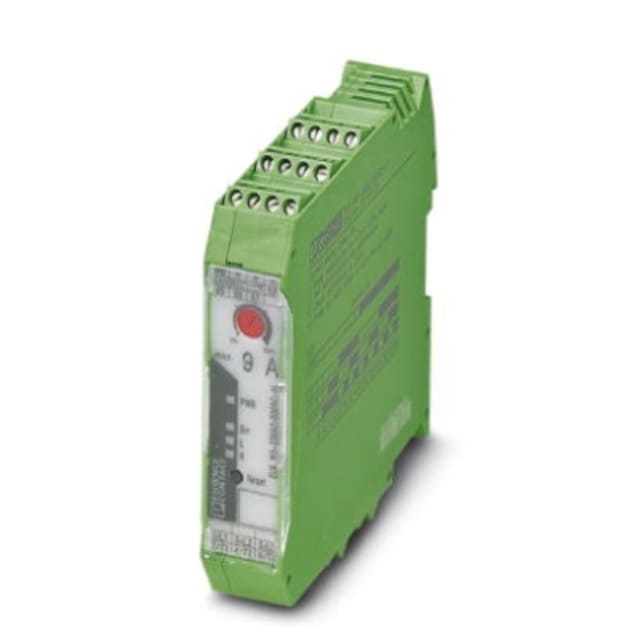

Contacteur inverseur semi-conducteurs triphasé 24 V 2297057

Contacteur inverseur semi-conducteurs triphasé 24 V pour inversion moteur compacte

Ce contacteur inverseur semi-conducteurs triphasé est conçu pour la commande et l’inversion de moteurs AC triphasés jusqu’à 500 V AC. Son architecture hybride de type « 4 en 1 » regroupe les fonctions essentielles de démarrage inverseur dans un format modulaire étroit, ce qui facilite l’intégration dans les armoires et tableaux où la place disponible est comptée. Avec une largeur de seulement 22,5 mm, il constitue une solution particulièrement adaptée aux installations industrielles recherchant une commande moteur compacte et bien structurée.

Commande en 24 V DC avec fonctionnement précis et logique de pilotage simple

L’appareil fonctionne avec une tension de commande 24 V DC et accepte une plage de pilotage de 19,2 à 30 V DC, ce qui permet une intégration directe dans de nombreuses chaînes de commande standard. Cette configuration simplifie l’association avec les automatismes et circuits de contrôle basse tension. Le principe de commutation électronique permet une commande d’inversion nette et rapide, tout en conservant une logique de câblage claire pour les sens droite/gauche sur moteur triphasé.

Calibré pour moteurs triphasés jusqu’à 9 A avec réglage de surcharge intégré

Ce démarreur inverseur est prévu pour un courant de fonctionnement nominal de 9 A en AC-3 à 400 V, avec une plage de réglage de surcharge de 1,5 à 9 A. Il convient ainsi à une large variété d’applications de convoyage, d’entraînement ou de manœuvre nécessitant un changement de sens de rotation. La classe de déclenchement 10 apporte une réponse adaptée aux besoins courants de protection moteur, tandis que le réglage de surcharge permet d’ajuster l’appareil au plus près des caractéristiques du récepteur alimenté.

Fonction d’arrêt d’urgence et signalisation auxiliaire pour une exploitation mieux maîtrisée

Ce modèle est adapté à un arrêt d’urgence, ce qui en fait un choix pertinent pour les ensembles de commande où la coupure de sécurité doit être intégrée dans la stratégie de pilotage. Il dispose également d’un contact auxiliaire à fermeture et d’un contact auxiliaire à ouverture, utiles pour le retour d’état, l’interverrouillage ou la remontée d’information vers une commande externe. Cette combinaison facilite la conception de circuits de commande moteur plus lisibles et mieux supervisés.

Format modulaire étroit pour tableau électrique et montage sur rail profilé

Grâce à ses dimensions de 22,5 mm de largeur, 107 mm de hauteur et 114 mm de profondeur, ce contacteur inverseur semi-conducteurs s’intègre facilement dans les tableaux de distribution et armoires de commande. Le montage sur barre profilée est prévu d’origine, ce qui accélère la mise en place dans les ensembles modulaires. Ce format est particulièrement intéressant lorsqu’il faut multiplier les départs moteur tout en conservant une implantation propre et rationnelle.

Raccordement à vis et conception adaptée aux environnements de commande industrielle

Le raccordement électrique des circuits auxiliaires et de commande s’effectue par bornes à vis, une solution appréciée pour les installations nécessitant un serrage direct et une maintenance simple. L’indice de protection IP20 correspond à une utilisation intégrée à l’intérieur d’un coffret ou d’une armoire. L’appareil ne comporte ni fusible ni transformateur intégré, ce qui laisse au concepteur la maîtrise du schéma de protection et de l’architecture d’alimentation selon les contraintes de l’installation.

Une solution dédiée à la commande moteur, sans fonctions bus superflues

Ce démarreur moteur inverseur est centré sur sa fonction principale de commande triphasée et ne repose pas sur des protocoles de communication industrielle embarqués. Il ne prend pas en charge les principaux bus et réseaux terrain, ce qui en fait un produit pertinent pour les applications où l’on privilégie une commande filaire directe, simple à intégrer et facile à maintenir. Pour les projets recherchant avant tout une fonction d’inversion moteur compacte en 24 V DC, ce positionnement permet de rester sur une solution claire, technique et immédiatement exploitable.
