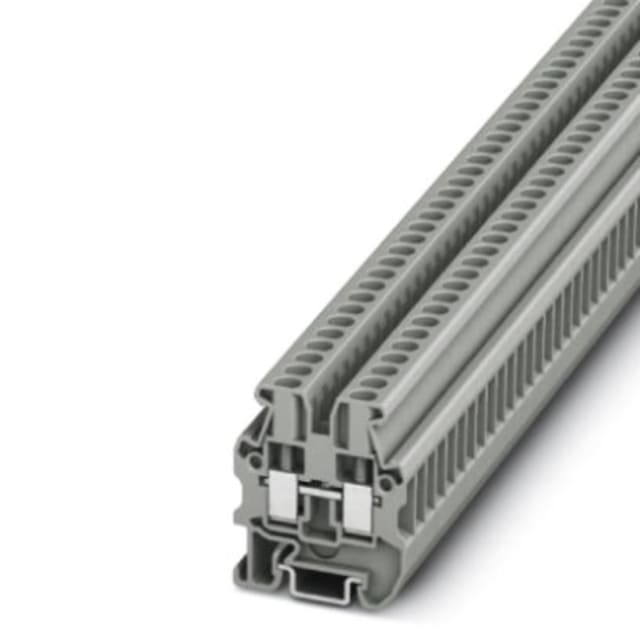

Mini bloc de jonction traversée 500 V 3248030

Mini bloc de jonction traversée 500 V pour câblage compact sur rail DIN 15 mm

Ce mini bloc de jonction traversée est conçu pour le raccordement de conducteurs dans les installations électriques où l’encombrement doit rester maîtrisé. Son format étroit de 5,2 mm permet d’optimiser la place disponible dans les coffrets et armoires, tout en conservant une connexion traversante claire et accessible. Le montage sur rail DIN 15 mm facilite son intégration dans les ensembles de câblage compacts.

Raccordement vissé adapté aux conducteurs cuivre et aluminium

Le bloc utilise un raccordement à vis, apprécié pour les opérations de câblage nécessitant un serrage direct et lisible. Il accepte les conducteurs monofilares de 0,2 à 4 mm², les conducteurs souples sans gaine de 0,2 à 4 mm², les conducteurs souples avec embout de 0,25 à 2,5 mm² et les conducteurs multifilaires jusqu’à 1,5 mm². Sa compatibilité aluminium/cuivre apporte une souplesse utile lors des interventions de raccordement et de distribution.

Tension nominale 500 V et intensité nominale 24 A pour circuits de distribution

Avec une tension nominale de 500 V et une intensité nominale de 24 A, ce bloc de jonction miniature convient aux circuits de passage et de répartition dans de nombreuses applications de câblage électrique. Sa section de référence de 2,5 mm² répond bien aux besoins courants en raccordement de commande, de signalisation ou d’alimentation sur bornier compact.

Configuration 1 étage avec 2 points de connexion

Sa conception à 1 étage avec 2 connexions permet de réaliser une liaison traversante simple, propre et facile à repérer dans un bornier. Ce format est particulièrement adapté lorsque l’objectif est de structurer un câblage point à point sans complexifier l’implantation. Le repérage des points de raccordement et la possibilité d’utiliser des ponts enfichables standardisés facilitent aussi l’organisation du potentiel sur la rangée de bornes.

Dimensions réduites pour intégration dans les espaces serrés

Avec une largeur de 5,2 mm et une hauteur de 29,9 mm, ce mini bloc de jonction aide à densifier le câblage sans recourir à des borniers plus volumineux. Ce faible encombrement est un atout concret pour les tableaux, coffrets de commande, boîtes techniques et équipements où chaque millimètre compte. Le coloris gris permet en outre une intégration visuelle cohérente dans les ensembles de connexion standard.

Tenue en température étendue pour environnements techniques exigeants

Prévu pour une température de service de -60 à 105 °C, ce bloc de jonction peut être retenu pour des installations soumises à de fortes variations thermiques. Cette plage d’utilisation étendue apporte une marge intéressante pour les environnements techniques, les équipements installés en zones froides ou les armoires pouvant monter en température en fonctionnement.

Une solution pertinente pour le câblage de passage en armoire et coffret

Ce modèle répond aux besoins des professionnels recherchant un bloc de jonction traversée compact, à vis, pour rail DIN 15 mm, avec une capacité de raccordement large et une implantation rationnelle. Il convient particulièrement aux montages où l’on souhaite combiner gain de place, lisibilité du câblage et compatibilité avec différents types de conducteurs, sans surdimensionner le bornier.
