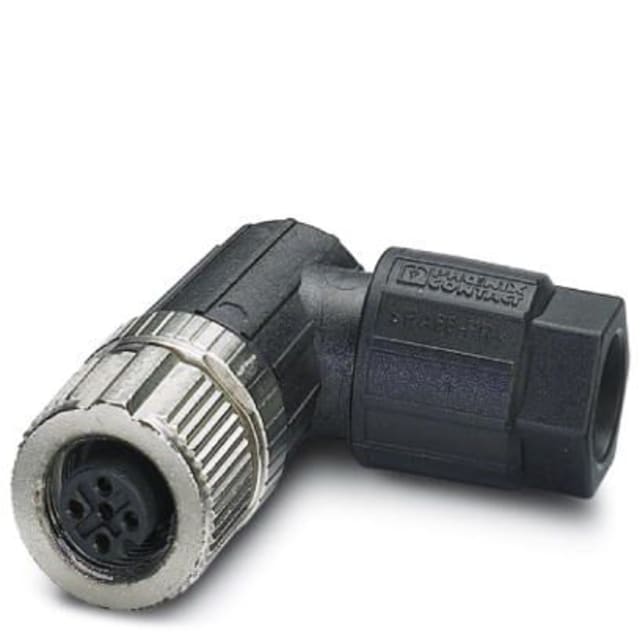

Connecteur femelle coudé M12 4 pôles A à raccordement Push-in pour câblage machine

Ce connecteur femelle coudé M12 4 pôles à codage A est conçu pour le raccordement rapide des équipements industriels, capteurs, actionneurs et liaisons de commande en environnement machine. Sa configuration coudée facilite l’intégration lorsque l’espace de câblage est réduit ou lorsque la sortie de câble doit être orientée proprement pour éviter les contraintes mécaniques sur le faisceau.

Raccordement Push-in pratique pour un montage plus direct

Le système de raccordement Push-in permet une connexion simple et rapide des conducteurs adaptés, avec une logique de câblage pensée pour limiter les manipulations. Ce principe est particulièrement intéressant en atelier de câblage, en maintenance ou lors d’interventions sur machines, car il favorise une mise en œuvre nette et efficace sur un connecteur M12 femelle 4 pôles destiné aux signaux de commande.

Format coudé M12 codage A adapté aux installations industrielles compactes

Avec son boîtier coudé et son interface M12 codage A, ce modèle répond aux usages courants de la connectique machine. Il convient aux applications où il faut conserver un encombrement maîtrisé à la sortie du connecteur tout en gardant une connexion standardisée. Le diamètre du connecteur enfichable de 19 mm et l’acceptation de câbles de 4 à 8 mm permettent une intégration cohérente dans de nombreuses architectures de terrain.

Capacité électrique adaptée aux circuits de commande 4 pôles

Ce connecteur est prévu pour 4 contacts de commande, sans contact de puissance ni contact de données. Il est donné pour un courant nominal de 4 A et une tension nominale de 250 V, ce qui le destine aux liaisons de commande et de signalisation nécessitant une connectique circulaire compacte et clairement identifiée. L’absence de blindage oriente ce produit vers les configurations où un connecteur non blindé est recherché.

Compatibilité conducteurs pour un câblage souple en atelier ou sur site

Ce connecteur femelle coudé M12 accepte plusieurs types de conducteurs avec des sections raccordables de 0,14 à 0,75 mm² en monofilaire, multifilaire et brins fins sans gaine. Pour les conducteurs à brins fins avec gaine, la plage indiquée permet de couvrir les besoins de câblage associés à ce type de connectique. Cette polyvalence aide à choisir plus facilement le bon câble selon la configuration de l’installation et les habitudes de câblage du tableautier ou du mainteneur.

Protection IP65 et tenue d’usage pour environnement industriel

Une fois monté, ce connecteur bénéficie d’un indice de protection IP65, utile pour les environnements industriels exposés aux poussières et aux projections d’eau. Il est également conçu pour fonctionner jusqu’à 85 °C en température ambiante. Sa classe de combustibilité UL 94 V0 constitue un point important pour les ensembles techniques où le comportement des matériaux isolants doit être pris en compte.

Conception pensée pour une utilisation régulière sur machines et équipements

La surface de contact nickelée et la bague filetée en matériau métallique participent à une connexion adaptée aux usages industriels courants. Le connecteur est prévu pour au moins 100 cycles d’insertion, ce qui le rend pertinent pour les équipements nécessitant des opérations de branchement et de débranchement au cours de la vie de l’installation. C’est un choix cohérent pour le câblage de terrain recherchant un connecteur femelle M12 coudé 4 pôles codage A à raccordement Push-in, avec un montage propre et une implantation compacte.
