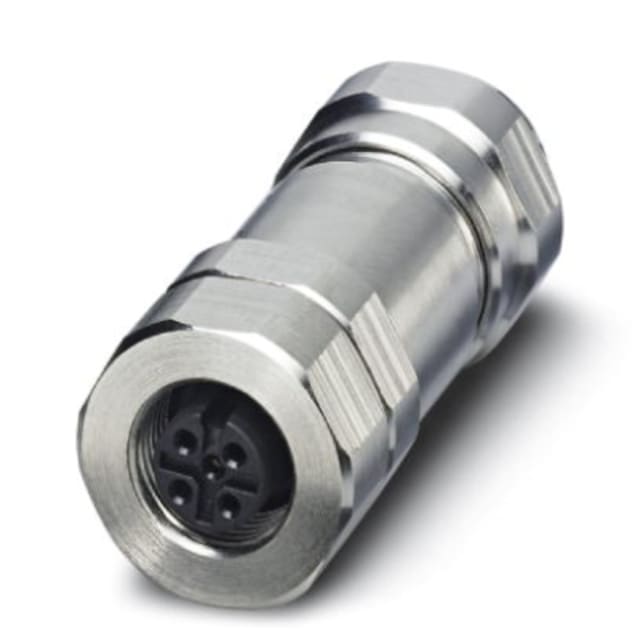

Connecteur femelle M12 blindé 5 pôles droit A 1440041

Connecteur femelle M12 blindé 5 pôles droit pour raccordement terrain

Ce connecteur femelle M12 droit à 5 pôles avec détrompage A est conçu pour le raccordement côté câble dans les environnements de connectique machine et d’automatisme. Sa configuration femelle droite facilite l’intégration sur les liaisons capteurs/actionneurs et les connexions industrielles nécessitant un format M12 standardisé, compact et simple à mettre en œuvre. Le blindage apporte une continuité adaptée aux installations où la maîtrise des perturbations électromagnétiques est recherchée.

Configuration 5 contacts adaptée aux signaux de commande

Avec ses 5 contacts de commande et l’absence de contacts de puissance ou de données dédiés, ce connecteur M12 blindé répond aux besoins de câblage de fonctions de commande sur machine, armoire ou équipement industriel. Son courant assigné de 4 A et sa tension nominale de 48 V en font une solution pertinente pour de nombreuses liaisons de terrain en basse tension, avec une implantation cohérente sur les réseaux et équipements utilisant le codage A en M12.

Raccordement à vis pratique pour câbles de 5,5 à 8,6 mm

Le raccordement électrique à vis permet une connexion directe et soignée des conducteurs lors des opérations de montage ou de maintenance. Ce modèle accepte un diamètre extérieur de câble de 5,5 à 8,6 mm via un presse-étoupe M16, ce qui aide à sélectionner plus facilement le bon câble dès la préparation du chantier ou de l’assemblage. Il est compatible avec des sections de conducteurs de 0,25 à 0,75 mm² selon le type d’âme, ce qui couvre les sections couramment utilisées pour la commande industrielle.

Blindage et contacts dorés pour une connexion propre et stable

Le blindage du connecteur contribue à préserver la qualité de transmission dans les environnements techniques exposés aux interférences. La surface de contact dorée favorise un contact précis au niveau des points de connexion, un atout apprécié sur les appareillages enfichables soumis à des branchements répétés ou à des conditions d’exploitation exigeantes. Cette conception en fait un connecteur adapté aux ensembles où la continuité électrique et la tenue de contact doivent rester constantes dans le temps d’usage.

Corps droit compact avec bague en acier inoxydable

Son format droit est bien adapté aux installations où le passage du câble se fait dans l’axe du connecteur. Le corps présente un encombrement maîtrisé, avec une longueur d’environ 57 mm et un diamètre de boîtier d’environ 20 mm, ce qui facilite son intégration dans des zones techniques déjà chargées. La molette et les éléments de vissage en acier inoxydable 1.4404 apportent une finition robuste particulièrement pertinente dans les environnements industriels où les connecteurs sont régulièrement manipulés.

Protection IP65 à IP69K selon montage et usage industriel

Une fois monté correctement, ce connecteur offre un niveau de protection IP65, IP67 et jusqu’à IP69K selon les conditions d’assemblage et d’utilisation indiquées par le fabricant. Il convient ainsi aux applications exposées aux poussières, aux projections d’eau et à des contraintes ambiantes soutenues. Sa plage de température de service de -40 à +85 °C permet son emploi sur une large variété de machines, d’équipements extérieurs protégés ou de lignes de production soumises à des variations thermiques.

Conforme au standard M12 pour intégration en automatisme

Ce connecteur femelle M12 5 pôles droit blindé s’inscrit dans le standard IEC 61076-2-101, largement utilisé en connectique industrielle. Ce point facilite l’identification du bon format pour le remplacement, l’extension d’une installation ou la constitution d’un faisceau sur mesure. Pour l’acheteur professionnel, c’est un choix pertinent lorsqu’il faut conserver une interface M12 codage A, une sortie droite, un raccordement à vis et une compatibilité avec des conducteurs de petite section courants en automatisme.
