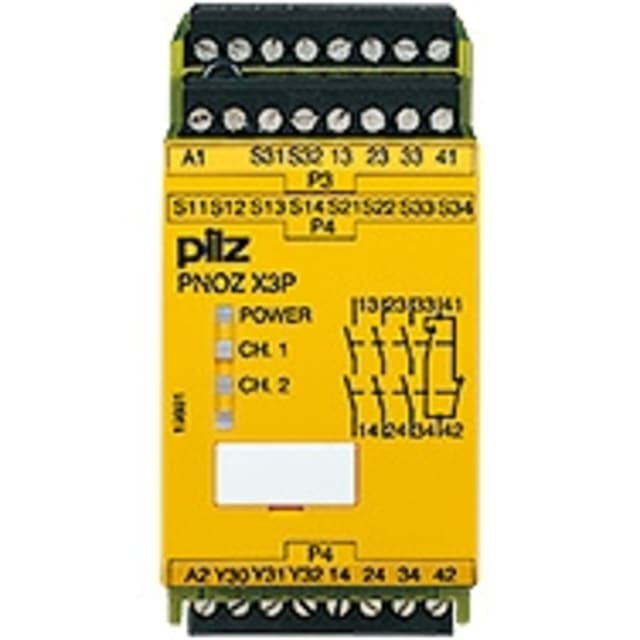

Relais de sécurité arrêt d’urgence PNOZ X3P 787310

Relais de sécurité dédié aux arrêts d’urgence et protecteurs mobiles

Le relais de sécurité arrêt d’urgence PNOZ X3P est un bloc logique autonome conçu pour la surveillance des fonctions de sécurité sur machine, en particulier les circuits d’arrêt d’urgence et les protecteurs mobiles. Il convient aux architectures de commande où l’on recherche une logique câblée claire, rapide à intégrer et simple à exploiter dans une armoire industrielle. Son fonctionnement en câblage monocanal ou à deux canaux permet de l’adapter à différentes stratégies de sécurité selon la conception de l’installation.

Configuration de sécurité adaptée aux chaînes de commande exigeantes

Ce modèle dispose d’une évaluation des entrées à deux canaux avec possibilité de détection des courts-circuits, ce qui facilite la surveillance cohérente des organes de sécurité. Il est prévu pour gérer les arrêts d’urgence, mais aussi la surveillance d’équipements de protection optoélectroniques et de capteurs tactiles. Cette polyvalence le rend pertinent dans de nombreuses applications de sécurité machine, lorsqu’il faut centraliser une fonction de coupure sûre sans recourir à un automate de sécurité complexe.

Sorties de sécurité pensées pour la coupure et le retour d’information

Le PNOZ X3P intègre 3 sorties de sécurité instantanées à contacts ainsi qu’une sortie de signalisation. Cette combinaison permet de piloter plusieurs circuits de coupure ou de commande de contacteurs tout en conservant un retour d’état exploitable pour la signalisation ou l’intégration à la logique de commande. L’absence de temporisation sur les sorties convient particulièrement aux fonctions de sécurité qui exigent une réaction immédiate lors de l’activation d’un arrêt d’urgence ou de l’ouverture d’un protecteur.

Alimentation 24 V AC/DC pour une intégration souple en machine

Grâce à son alimentation en 24 V AC/DC, ce relais de sécurité s’intègre facilement dans des environnements industriels utilisant des alimentations de commande courantes. Cette compatibilité simplifie le choix du matériel lors d’une création de machine, d’un rétrofit ou d’un remplacement à l’identique. Le produit est ainsi bien adapté aux armoires où la cohérence des tensions de commande est un point important pour limiter les adaptations de câblage.

Raccordement à ressort et borniers amovibles pour un câblage efficace

Le raccordement électrique à ressort à cage, associé à des bornes amovibles, apporte un réel confort lors du montage et de la maintenance. Cette conception facilite les interventions en armoire, le repérage des conducteurs et le remplacement du relais sans reprise complète du câblage. Pour les intégrateurs et mainteneurs, c’est un avantage concret lorsque l’accessibilité est limitée ou que les temps d’arrêt doivent être maîtrisés.

Montage rail DIN et format compact pour l’armoire électrique

Avec une largeur de 45 mm, une hauteur de 101 mm et une profondeur de 121 mm, ce relais de sécurité trouve naturellement sa place dans les coffrets et armoires de commande. Son montage sur barre profilée permet une implantation propre et rationnelle au sein d’un ensemble de commande industriel. Ce format aide à organiser les fonctions de sécurité sans occuper un volume excessif, tout en conservant une lecture claire des raccordements.

Fonctions de démarrage et boucle de retour pour une sécurité mieux maîtrisée

Le produit dispose d’une entrée de départ ainsi que d’un circuit de réaction, des éléments utiles pour construire une chaîne de sécurité cohérente avec contrôle du réarmement et surveillance des organes externes. Selon l’architecture retenue, cela permet de mettre en œuvre un redémarrage automatique ou surveillé et d’intégrer le contrôle des contacteurs pilotés. Pour l’exploitant, cela se traduit par une meilleure maîtrise du comportement de la machine après acquittement d’un défaut ou réenclenchement de la fonction de sécurité.
