Surveillance d’arrêts d’urgence PNOZ X2 24VDC/AC – 774303

Un relais de sécurité pour arrêt d’urgence et protecteur mobile

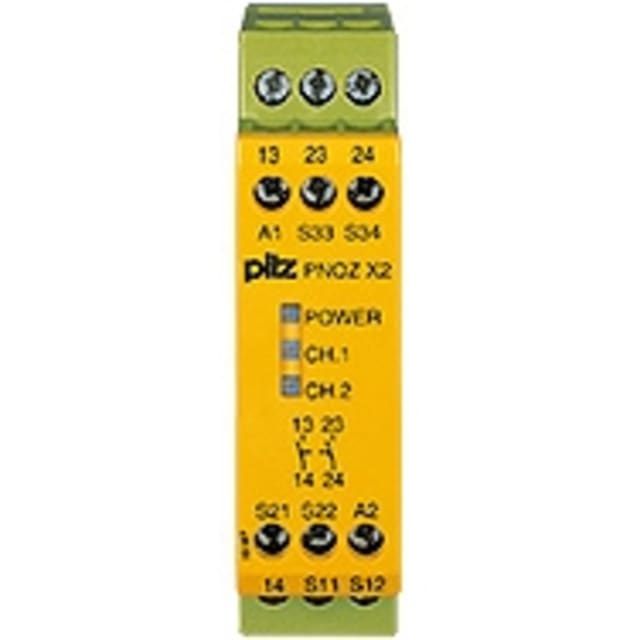

Le Pilz PNOZ X2 référence 774303 surveille un circuit d’arrêt d’urgence ou un protecteur mobile dans une machine. Ce bloc logique autonome accepte un câblage à un ou deux canaux. La configuration à deux canaux peut détecter certains courts-circuits entre contacts lorsqu’elle est réalisée conformément au schéma de raccordement Pilz.

Deux sorties de sécurité normalement ouvertes

Le relais met à disposition deux contacts de sécurité NO non temporisés, à contacts liés. Ils coupent la chaîne de commande lorsqu’une condition surveillée devient incorrecte. Les sorties sont données jusqu’à 6 A en catégorie AC1 ou DC1 dans les conditions documentées, mais le dimensionnement doit tenir compte de la charge et des fusibles prescrits.

Une alimentation universelle 24 V AC ou DC

Cette variante fonctionne sous 24 V alternatif ou continu. Sa consommation annoncée atteint environ 4,5 VA en AC et 2 W en DC. L’alimentation doit être correctement protégée et séparée selon l’architecture de sécurité. La tension et le câblage de retour ne doivent pas être confondus avec ceux d’une autre version PNOZ.

Un réarmement surveillé pour contrôler le redémarrage

Le PNOZ X2 prend en charge un démarrage surveillé ainsi qu’une boucle de retour pour contrôler les contacteurs externes. Le réarmement ne doit pas provoquer directement une situation dangereuse : l’analyse de risques détermine la logique de redémarrage. Chaque bouton, contact et actionneur raccordé doit satisfaire les exigences du niveau de sécurité recherché.

Un module de 22,5 mm à bornes à vis intégrées

Le boîtier mesure environ 22,5 mm de large, 87 mm de haut et 121 mm de profondeur, avec des bornes à vis non amovibles. Il se monte sur rail profilé dans une armoire. Le niveau de performance ou la catégorie finale dépend de toute la chaîne, du câblage et des calculs, pas du relais seul.
