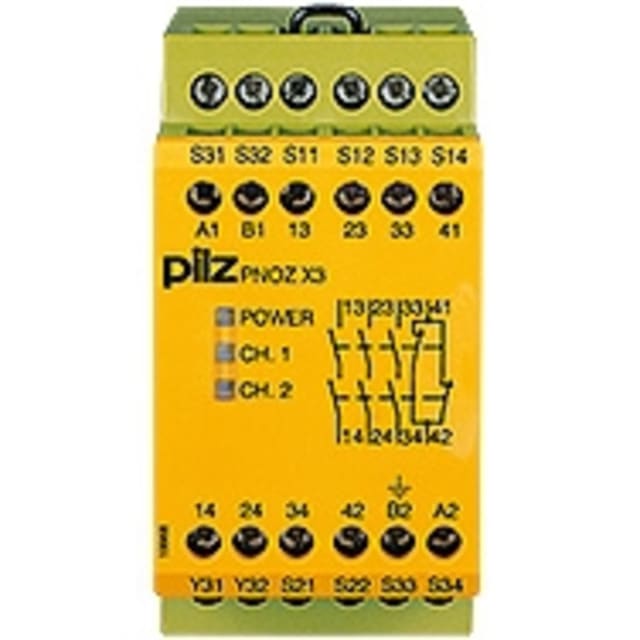

Relais de sécurité arrêt d’urgence 24VDC 230VAC 774318

Relais de sécurité autonome pour fonctions d’arrêt et d’interverrouillage

Ce relais de sécurité arrêt d’urgence 24VDC 230VAC de la série PNOZ X3 est conçu pour la surveillance de fonctions de sécurité sur machines et installations industrielles. Il s’utilise comme bloc logique autonome pour traiter des entrées de sécurité en câblage monocanal ou à deux canaux, avec ou sans détection des courts-circuits entre contacts selon l’application. Son architecture convient particulièrement au contrôle de dispositifs d’arrêt, de protecteurs mobiles et de chaînes de sécurité nécessitant une logique de commande dédiée, claire à intégrer et simple à raccorder.

Configuration d’entrées à deux canaux pour circuits de sécurité machine

L’évaluation des entrées à deux canaux permet de répondre aux exigences des circuits de sécurité où la redondance et la cohérence de commande sont recherchées. Ce modèle intègre une entrée de départ ainsi qu’un circuit de réaction, ce qui facilite la mise en œuvre d’un réarmement automatique ou auto-contrôlé selon la philosophie de sécurité retenue. Il est adapté à la surveillance de commutateurs de position, de vannes et de capteurs tactiles, ce qui en fait une solution pertinente pour de nombreuses fonctions de protection sur machines spéciales, lignes de production et équipements automatisés.

Alimentation mixte 230 V AC et 24 V DC pour intégration flexible

Le relais accepte une alimentation en 230 V AC à 50/60 Hz ainsi qu’en 24 V DC, un atout pratique pour les armoires électriques où les architectures de commande peuvent varier d’une machine à l’autre. Cette double compatibilité simplifie le choix du produit lorsque l’environnement d’installation impose soit une alimentation alternative disponible dans l’armoire, soit une distribution en courant continu déjà présente pour les automatismes et organes de commande. Vous sécurisez ainsi l’intégration sans multiplier les variantes de relais dans votre stock technique.

Sorties de sécurité par contacts pour coupure et report d’état

Ce relais de sécurité PNOZ X3 dispose de 3 sorties sûres non retardées à contacts ainsi que d’1 sortie de signalisation non retardée. Cette configuration est particulièrement utile pour piloter plusieurs voies de coupure ou de commande de contacteurs, tout en conservant un report d’état vers l’automatisme, la signalisation ou la supervision. L’absence de temporisation sur les sorties de sécurité convient aux fonctions de coupure immédiate, cohérentes avec une catégorie d’arrêt 0 selon IEC 60204.

Catégorie d’arrêt 0 et niveau de performance élevé pour applications exigeantes

Avec une catégorie d’arrêt 0, ce relais est destiné aux fonctions nécessitant une suppression immédiate de l’énergie vers l’action dangereuse. Il atteint un niveau de performance e selon EN ISO 13849-1, ce qui le positionne pour des applications où le niveau d’exigence de la fonction de sécurité est élevé. Pour le tableautier, l’intégrateur ou le service maintenance, cela signifie un composant pensé pour s’inscrire dans des architectures de sécurité machine structurées, avec des caractéristiques adaptées aux analyses de risques avancées.

Raccordement à vis intégré pour câblage net en armoire

Le raccordement électrique à vis favorise une connexion franche et durable des conducteurs dans l’armoire. Les borniers intégrés évitent l’ajout d’accessoires de connexion spécifiques et facilitent les opérations de pose comme de maintenance. Avec un format compact de 45 mm de largeur, 87 mm de hauteur et 121 mm de profondeur, ce relais trouve sa place dans les coffrets et tableaux où l’espace disponible doit être optimisé sans sacrifier la lisibilité du câblage ni l’accessibilité des bornes.

Un choix pertinent pour la sécurité de machines et protecteurs mobiles

Ce modèle convient aux professionnels recherchant un relais de sécurité compact pour fonctions d’arrêt et de surveillance d’organes de protection, notamment sur machines-outils, postes automatisés, convoyeurs, unités de process ou ensembles électromécaniques. Son positionnement dans la gamme PNOZ X3 en fait une solution adaptée lorsque l’on souhaite associer commande de sécurité, sorties à contacts nombreuses et intégration simple dans une logique de sécurité câblée. Pour un remplacement ou une conception neuve, il permet de conserver une approche claire, technique et immédiatement exploitable en environnement industriel.
