Prise fixe 9 fils pour socle Compact NSX LV429273

Connecteur fixe 9 fils pour le câblage des auxiliaires sur socle ComPacT NSX

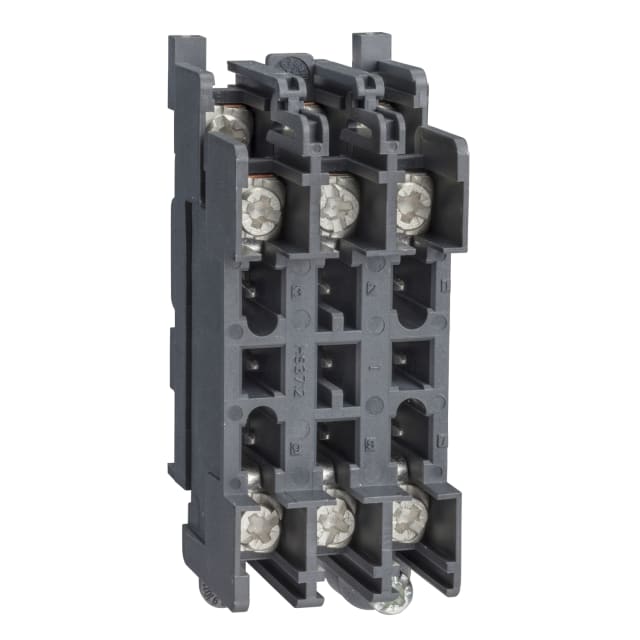

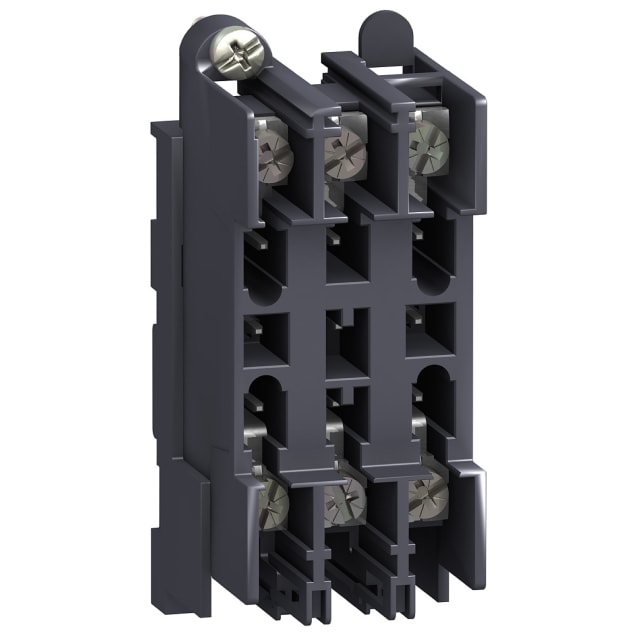

Cette prise fixe 9 fils pour socle ComPacT NSX est la partie fixe d’un connecteur automatique destinée au raccordement des auxiliaires sur disjoncteurs de la gamme ComPacT NSX nouvelle génération. Elle s’installe sur base enfichable ou sur configuration débrochable, afin d’assurer une liaison propre et adaptée entre le socle et les fonctions auxiliaires du disjoncteur. C’est un accessoire de câblage pensé pour les ensembles de distribution où la clarté du raccordement et la compatibilité avec les équipements NSX sont essentielles.

Compatible avec les disjoncteurs ComPacT NSX 100 à 630

Ce kit de connecteur est prévu pour les appareils ComPacT NSX de calibre 100 à 630, y compris les versions ComPacT NSX DC nouvelle génération selon la configuration de l’installation. Il convient aux montages sur socle enfichable et aux appareils amovibles, ce qui en fait une solution adaptée aux tableaux nécessitant une connexion auxiliaire organisée sur des disjoncteurs boîtier moulé. Pour éviter toute erreur de choix, il se destine bien à la partie fixe du connecteur automatique, et non à une prise complète fixe + mobile.

Raccordement des contacts, déclencheurs, motorisation et options Micrologic

Cette prise fixe permet de relier les auxiliaires associés au disjoncteur, notamment les contacts d’indication, les déclencheurs de tension, les mécanismes moteurs et certaines options Micrologic. Son rôle est de simplifier l’interface de câblage entre le socle et les fonctions de commande ou de signalisation, avec une architecture en 9 fils adaptée aux besoins des accessoires auxiliaires de la gamme. Elle répond ainsi aux exigences des intégrateurs et tableautiers qui recherchent un raccordement net et cohérent sur les ensembles NSX.

Montage sur socle avec connecteur automatique fixe

La pièce se monte directement sur le châssis ou socle embrochable correspondant. En pratique, elle constitue la partie fixe du système de connexion automatique des auxiliaires, ce qui facilite l’intégration dans un ensemble débrochable sans recourir à un câblage improvisé. Ce principe de montage est particulièrement pertinent dans les tableaux de protection et de distribution où les interventions, remplacements ou opérations de maintenance imposent une organisation claire des liaisons auxiliaires.

Configuration 9 fils adaptée aux conducteurs nus jusqu’à 2,5 mm²

Le connecteur est équipé pour recevoir des câbles nus avec une section maximale de 2,5 mm². Cette capacité permet de raccorder efficacement les circuits auxiliaires usuels du disjoncteur dans un encombrement réduit. Avec ses 9 fils, il offre une base de connexion structurée pour les différentes informations de signalisation, de commande ou de déclenchement associées au socle ComPacT NSX. C’est un format particulièrement utile lorsque plusieurs fonctions auxiliaires doivent être regroupées proprement au sein du coffret.

Format compact pour intégration en tableau électrique

Avec un poids de 88 g et des dimensions compactes de 8 cm de longueur, 6,5 cm de largeur et 4 cm de profondeur, cette prise fixe s’intègre facilement dans les environnements de câblage contraints. Son gabarit facilite son insertion dans les tableaux et ensembles de protection où l’espace disponible autour du disjoncteur, du socle et des accessoires reste limité. Sa conception en fait une pièce pertinente pour conserver une implantation ordonnée sans alourdir l’ensemble.

Accessoire de câblage utile pour les configurations NSX à plusieurs connecteurs

Dans la gamme ComPacT NSX, les configurations peuvent nécessiter plusieurs connecteurs automatiques 9 fils selon la taille du disjoncteur et le niveau d’équipement auxiliaire. Les modèles NSX 100, 160 et 250 peuvent recevoir jusqu’à deux connecteurs automatiques 9 fils, tandis que les NSX 400 et 630 peuvent en recevoir jusqu’à trois. Cette prise fixe trouve donc toute sa place dans les installations où la gestion des auxiliaires doit rester lisible, modulaire et adaptée à la structure du socle.
